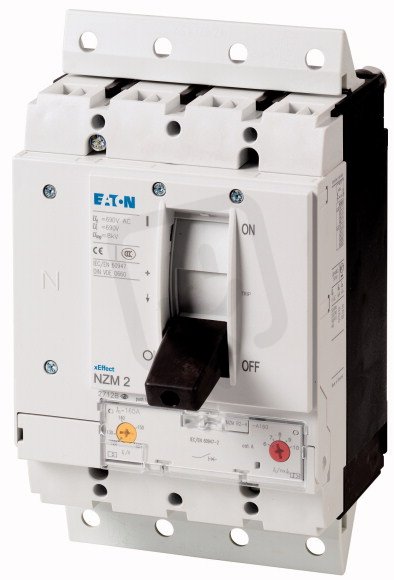

Jistič NZMH2-4-A20-SVE 4pól, ochr.obvodů, příprava odnímatelné prov, 150kA, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 874,26 Kč
Cena po registraci:
12 388,43 Kč/ks
Po registraci bez DPH:
10 238,37 Kč
Vaše cena s DPH:
12 903,51 Kč/ks
Vaše cena bez DPH:
10 664,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484325
- Kód dodavatele:
- 113396
- EAN:
- 4015081129317
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 5,38 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 15-20 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 5,1 W
Jistič NZMH2-4-A20-SVE 4pól, ochr.obvodů, příprava odnímatelné prov, 150kA, 20A
Jistič NZMH2-4-A20-SVE je čtyřpólový jistič s ochranou obvodů, s trvalým proudem 20 A a vypínací zkratovou schopností 150 kA (400 V, 50 Hz).
Má krytí IP20, šroubové připojení hlavního obvodu a ovládání kyvnou pákou; rozsah nastavení přetížení je 15–20 A, krátkodobá zpožděná spoušť 0–0 A a nezpožděná zkratová spoušť 350–350 A.
Montáž na DIN lištu je volitelně možná, zařízení obsahuje ochrannou jednotku, podporuje volitelný motorový pohon, má jmenovité napětí 690 V a ztrátový výkon 5,1 W.
Proč si vybrat tento jistič?
- Má 4 póly, takže je určen pro vícepólové obvody a koordinovanou ochranu fází.
- Disponuje krytím IP20, které poskytuje základní ochranu proti dotyku a vniknutí větších cizích těles.
- Umožňuje trvalý proud Iu 20 A, vhodný pro obvody s tímto jmenovitým zatížením.
- Vypínací zkratová schopnost (lcu) je 150 kA při 400 V, 50 Hz, což zajišťuje spolehlivé vypnutí při zkratových proudech.
- Rozsah nastavení přetížení je 15–20 A, umožňující přizpůsobení ochrany dle provozních podmínek.
- Není vhodný pro montáž na DIN lištu, instalaci je třeba řešit jiným upevněním.
Interní název produktu
NZMH2-4-A20-SVE Jistič,4p,150kA,20A
Podrobný popis produktu
NZMH2-4-A20-SVE
Výkonový jistič, 4p, 20A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 20A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
