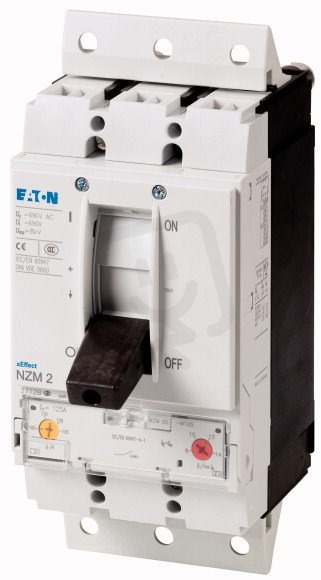

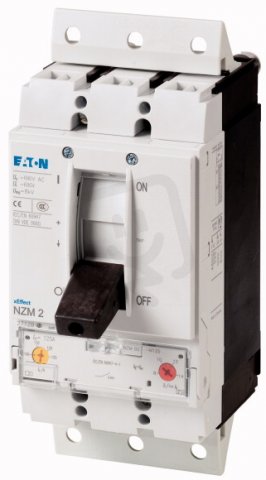

Jistič NZMH2-M160-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
23 468,36 Kč
Cena po registraci:
20 954,37 Kč/ks
Po registraci bez DPH:
17 317,66 Kč
Vaše cena s DPH:
21 825,88 Kč/ks
Vaše cena bez DPH:
18 037,92 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484304
- Kód dodavatele:
- 113363
- EAN:
- 4015081128983
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,64 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1280-2240 A
- Rozsah nastavení přetížení:
- 125-160 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 38,4 W
Jistič NZMH2-M160-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 160A
Jistič NZMH2‑M160‑SVE (EAN 4015081128983) je třípólový motorový ochranný přístroj s integrovanou tepelnou ochranou a ovládáním pomocí kyvné páky; trvalý proud 160 A, rozsah nastavení přetížení 125–160 A a vypínací zkratová schopnost 130 kA (400 V AC).
Zařízení má stupeň krytí IP20, šroubové připojení hlavního obvodu, rozměry 105 × 180 × 245 mm (Š×H×V), jmenovité provozní napětí 690 V, provozní výkon AC‑3 75 kW (400 V) / 45 kW (230 V), rozsah nastavení nezpožďěné zkratové spouště 1280–2240 A, ztrátový výkon 38,4 W, není citlivý na selhání fáze a nemá integrovanou podpěťovou spoušť ani pomocný spínač.
Proč si vybrat jistič NZMH2-M160-SVE?
- Jistič je 3pólový, určený pro třífázová zapojení.
- Je navržen pro ochranu motorů, takže padne do průmyslových aplikací.
- Jmenovitý trvalý proud činí 160 A.
- Rozsah nastavení přetížení je 125–160 A, což umožňuje přesné doladění podle zátěže.
- Zařízení disponuje tepelnou ochranou pro spolehlivou ochranu proti přetížení.
- Vypínací schopnost zkratu při 400 V AC dosahuje 130 kA, což zajišťuje ochranu při krátkých spojích.
Interní název produktu
NZMH2-M160-SVE Jistič,3p,150kA,160A
Podrobný popis produktu
NZMH2-M160-SVE
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
