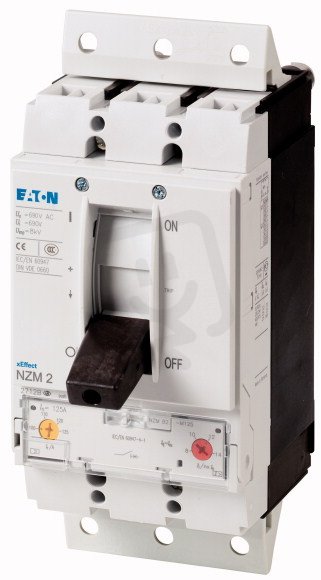

Jistič NZMH2-M125-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
19 714,89 Kč
Cena po registraci:
17 603,06 Kč/ks
Po registraci bez DPH:
14 547,98 Kč
Vaše cena s DPH:
18 335,17 Kč/ks
Vaše cena bez DPH:
15 153,03 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484303
- Kód dodavatele:
- 113362
- EAN:
- 4015081128976
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,67 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 37 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1000-1750 A
- Rozsah nastavení přetížení:
- 100-125 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 27,6 W
Jistič NZMH2-M125-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 125A
Jistič NZMH2-M125-SVE pro ochranu motorů má 3 póly, trvalý proud 125 A a nastavení přetížení 100–125 A, je vybaven tepelnou ochranou a není citlivý na selhání fáze.
Provozní parametry zahrnují jmenovité napětí 690 V, vypínací schopnost Lcu 400 V AC 130 kA, provozní výkon AC‑3 400 V 55 kW (a AC‑3 230 V 37 kW), šroubové připojení hlavního obvodu a krytí IP20.
EAN 4015081128976, rozměry 105 × 180 × 245 mm, ztrátový výkon 27,6 W a rozsah nastavení zkratové spouště 1000–1750 A.
Proč si vybrat tento jistič?
- Jistič je určen pro ochranu motorů a poskytuje funkci ochrana motorů, vhodnou pro spouštění a zabezpečení elektromotorů.
- Má 3 póly, což umožňuje spolehlivé odpojení třífázových obvodů.
- Umožňuje trvalý proud 125 A, vhodný pro aplikace s tímto odběrem.
- Rozsah nastavení přetížení je 100–125 A, takže lze nastavit ochranu přesně podle požadavků motoru.
- Vypínací zkratová schopnost při 400 V AC dosahuje 130 kA, což zajišťuje odolnost vůči zkratovým proudům.
- Je vybaven tepelnou ochranou (ano), která chrání proti přetížení motoru.
Interní název produktu
NZMH2-M125-SVE Jistič,3p,150kA,125A
Podrobný popis produktu
NZMH2-M125-SVE
Výkonový jistič, 3p, 125A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 125A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
