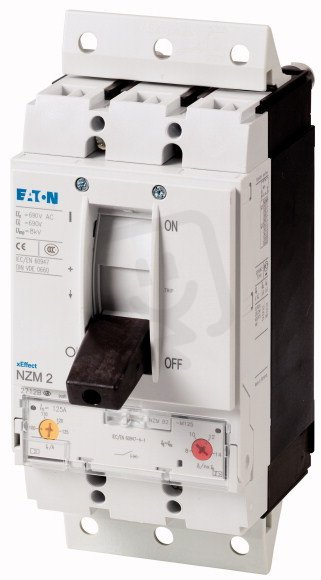

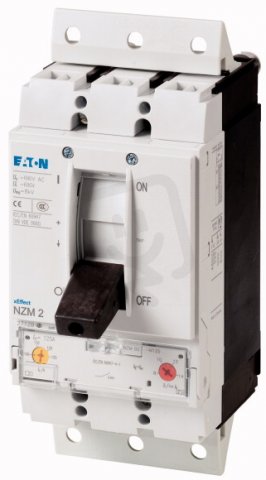

Jistič NZMH2-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 613,79 Kč
Cena po registraci:
12 155,65 Kč/ks
Po registraci bez DPH:
10 045,99 Kč
Vaše cena s DPH:
12 661,14 Kč/ks
Vaše cena bez DPH:
10 463,75 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484302
- Kód dodavatele:
- 113361
- EAN:
- 4015081128969
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,65 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 800-1400 A
- Rozsah nastavení přetížení:
- 80-100 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
Jistič NZMH2-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 100A
Jistič NZMH2-M100-SVE 3pól (EAN: 4015081128969) chrání motory s trvalým proudem 100 A, nastavením přetížení 80–100 A, zkratovou vypínací schopností 130 kA (400 V AC) a jmenovitým napětím 690 V.
Zařízení má 3 póly, stupeň krytí IP20, ovládací prvek kyvná páka, šroubové připojení hlavního obvodu, rozměry 105×180×245 mm, provozní výkon AC‑3 55 kW (400 V), rozsah nastavení zkratové spouště 800–1400 A a integrovanou tepelnou ochranu; není citlivý na selhání fáze a nemá podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento jistič?
- Jedná se o jistič s 3 póly, určený pro třífázové obvody a ochranu motorů.
- Určen pro trvalý proud 100 A, vhodný pro aplikace s tímto zatížením.
- Nabízí rozsah nastavení přetížení 80–100 A, takže lze nastavení přizpůsobit provozním podmínkám.
- Má vestavěnou tepelnou ochranu pro spolehlivou ochranu proti přetížení.
- Vypínací zkratová schopnost při 400 V AC je 130 kA, což zajišťuje odolnost vůči zkratovým proudům.
- Není citlivý na selhání fáze, takže nevyžaduje speciální detekci chybějící fáze.
Interní název produktu
NZMH2-M100-SVE Jistič,3p,150kA,100A
Podrobný popis produktu
NZMH2-M100-SVE
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
