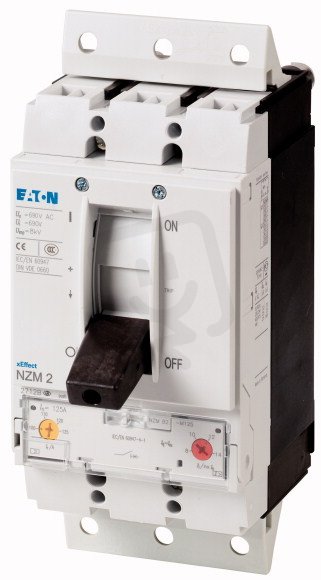

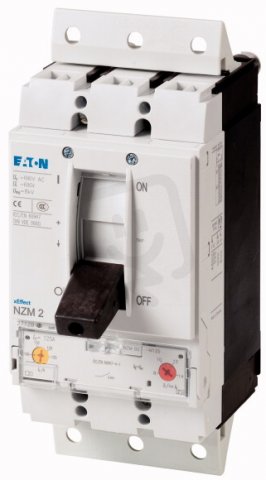

Jistič NZMH2-M80-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 80A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 268,83 Kč
Cena po registraci:
10 061,92 Kč/ks
Po registraci bez DPH:
8 315,64 Kč
Vaše cena s DPH:
10 480,32 Kč/ks
Vaše cena bez DPH:
8 661,42 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484301
- Kód dodavatele:
- 113360
- EAN:
- 4015081128952
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,64 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 640-1120 A
- Rozsah nastavení přetížení:
- 63-80 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 20,5 W
Jistič NZMH2-M80-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 80A
Jistič NZMH2-M80-SVE 3pól (EAN 4015081128952) je motorový jistič s kyvnou pákou a krytím IP20.
Má trvalý proud 80 A a rozsah nastavení přetížení 63–80 A, disponuje tepelnou ochranou a vypínací schopností zkratu 130 kA (LCU, 400 V AC); není citlivý na selhání fáze.
Hlavní elektrické připojení je šroubové, rozměry jsou 105 × 180 × 245 mm, provozní výkon AC‑3 45 kW (400 V) a 22 kW (230 V), přičemž ztrátový výkon činí 20,5 W.
Proč si vybrat tento jistič?
- Jistič je 3pólový, vhodný pro třífázové obvody.
- Má trvalý proud 80 A, který určuje jeho jmenovité zatížení.
- Nastavení přetížení je v rozsahu 63–80 A, což umožňuje přizpůsobit ochranu podle provozních podmínek.
- Je vybaven tepelnou ochranou pro ochranu proti dlouhodobému přetížení.
- Vypínací zkratová schopnost činí 130 kA při 400 V AC, což vyjadřuje kapacitu zvládat zkratové proudy.
- Ovládání zajišťuje kyvná páka pro snadné manuální spínání.
Interní název produktu
NZMH2-M80-SVE Jistič,3p,150kA,80A
Podrobný popis produktu
NZMH2-M80-SVE
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
