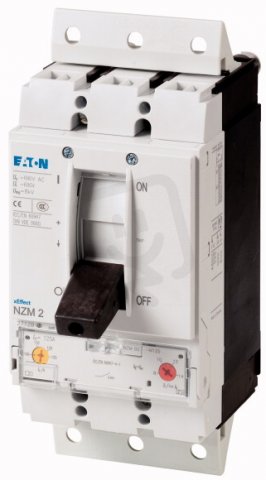

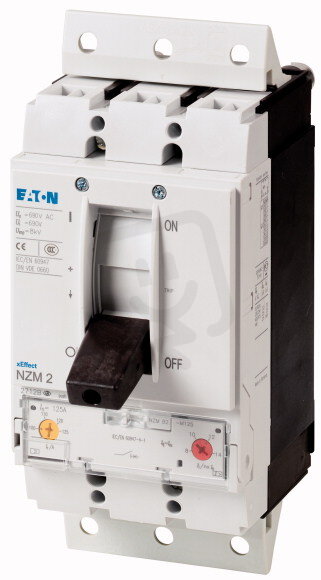

Jistič NZMH2-M50-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 50A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 354,77 Kč
Cena po registraci:
9 245,80 Kč/ks
Po registraci bez DPH:
7 641,16 Kč
Vaše cena s DPH:
9 630,24 Kč/ks
Vaše cena bez DPH:
7 958,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484299
- Kód dodavatele:
- 113358
- EAN:
- 4015081128938
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-3, 230 V:
- 15 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 400-700 A
- Rozsah nastavení přetížení:
- 40-50 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 50 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 17 W
Jistič NZMH2-M50-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 50A
Jistič NZMH2-M50-SVE 3pól (EAN 4015081128938) je motorový jistič s kyvnou pákou ovládání a šroubovým připojením hlavního obvodu určený pro ochranu motorů.
Disponuje 3 póly, trvalým proudem 50 A a rozsahem nastavení přetížení 40–50 A, vypínací zkratovou schopností 130 kA (400 V AC) a jmenovitým provozním napětím 690 V, přičemž provozní výkon AC-3 při 400 V je 22 kW a ztrátový výkon 17 W.
Rozměry jsou 105 × 180 × 245 mm, stupeň krytí IP20 a zařízení má tepelnou ochranu, integrovaná podpěťová spoušť ani pomocný spínač nejsou součástí.
Proč si vybrat tento jistič?
- Nabízí třípólové provedení pro současné odpojení všech tří fází.
- Má trvalý proud 50 A, vhodný pro rozvody s tímto zatížením.
- Se rozsahem nastavení přetížení 40–50 A pro přesné doladění spouštění motoru.
- Je vybaven tepelnou ochranou, která pomáhá předcházet poškození při přetížení.
- Dosahuje vypínací zkratové schopnosti Lcu při 400 V AC 130 kA pro spolehlivé vypnutí při zkratových poruchách.
- Ovládání zajišťuje kyvná páka pro jednoduché spínání a rychlou kontrolu polohy.
Interní název produktu
NZMH2-M50-SVE Jistič,3p,150kA,50A
Podrobný popis produktu
NZMH2-M50-SVE
Výkonový jistič, 3p, 50A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 50A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
