Jistič NZMH2-M40-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 40A

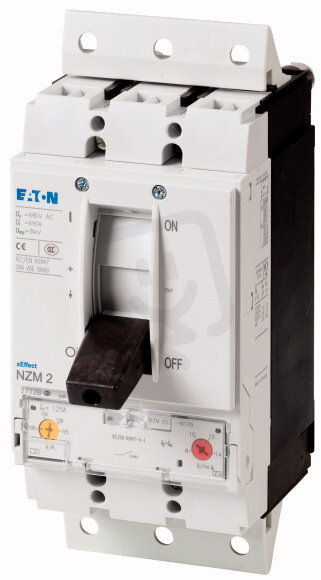

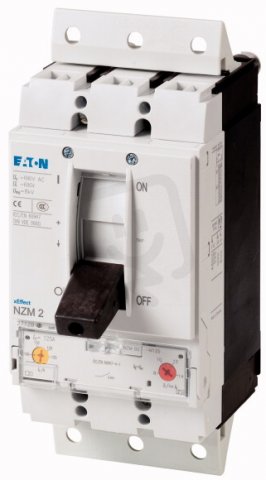

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 354,77 Kč
Cena po registraci:
9 245,80 Kč/ks
Po registraci bez DPH:
7 641,16 Kč
Vaše cena s DPH:
9 630,24 Kč/ks
Vaše cena bez DPH:
7 958,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484298
- Kód dodavatele:
- 113357
- EAN:
- 4015081128921
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon při AC-3, 230 V:
- 11 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 320-560 A
- Rozsah nastavení přetížení:
- 32-40 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 13,4 W
Jistič NZMH2-M40-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 40A
Jistič NZMH2-M40-SVE 3pól je motorový jistič s přípravou pro odnímatelné provedení, určený pro trvalý proud 40 A a rozsah nastavení přetížení 32–40 A, EAN 4015081128921.
Třípólový přístroj má vypínací schopnost zkratu 130 kA (400 V AC), jmenovité provozní napětí 690 V, stupeň krytí IP20, kyvnou páku pro ovládání a integrovanou tepelnou ochranu.
Rozměry 105 × 180 × 245 mm (š × h × v), šroubové připojení hlavního obvodu, provozní výkon AC-3 18,5 kW (400 V) a 11 kW (230 V), nastavitelné okamžité zkratové spouště 320–560 A a ztrátový výkon 13,4 W.
Proč si vybrat tento jistič?
- Jistič je třípólový, takže spolehlivě přeruší všechny fáze v trojfázových obvodech.
- Má trvalý proud 40 A, vhodný pro ochranu obvodů dimenzovaných na tuto hodnotu.
- Nabízí nastavení přetížení v rozsahu 32–40 A, což umožňuje přesné přizpůsobení ochran motoru.
- Je vybaven integrovanou tepelnou ochranou pro ochranu proti dlouhodobému přetížení.
- Vypínací schopnost při 400 V AC dosahuje 130 kA, což zajišťuje spolehlivé odpojení při zkratových proudech.
- Ovládání je řešeno kyvnou pákou pro jednoduché manuální zapínání a vypínání.
Interní název produktu
NZMH2-M40-SVE Jistič,3p,150kA,40A
Podrobný popis produktu
NZMH2-M40-SVE
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
