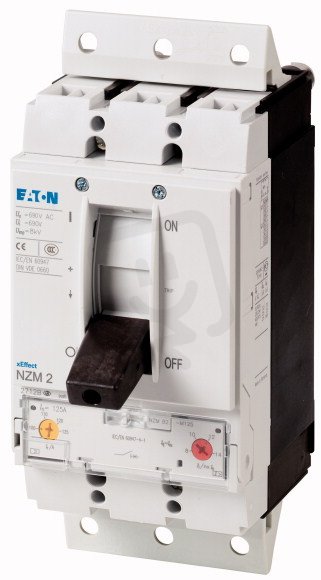

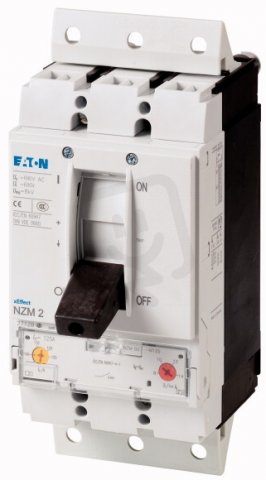

Jistič NZMH2-M25-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 354,77 Kč
Cena po registraci:
9 245,80 Kč/ks
Po registraci bez DPH:
7 641,16 Kč
Vaše cena s DPH:
9 630,24 Kč/ks
Vaše cena bez DPH:
7 958,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484296
- Kód dodavatele:
- 113355
- EAN:
- 4015081128907
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 20-25 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 5,9 W
Jistič NZMH2-M25-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 25A
Jistič NZMH2-M25-SVE určený pro ochranu motorů nabízí 3 póly, trvalý proud 25 A s rozsahem nastavení přetížení 20–25 A a ovládání pomocí kyvné páky (EAN: 4015081128907).
Má vypínací zkratovou schopnost 130 kA (400 V AC), provozní výkon AC-3 11 kW při 400 V a 5,5 kW při 230 V při jmenovitém napětí 690 V.
Zařízení je vybaveno tepelnou ochranou, není citlivé na selhání fáze a neobsahuje integrovanou podpěťovou spoušť ani pomocný spínač; rozměry jsou 105 × 180 × 245 mm, hlavní připojení je šroubové a krytí IP20.
Proč si vybrat tento jistič?
- Je navržen v třípólovém provedení, takže je vhodný pro běžné třífázové rozvody.
- Má trvalý proud 25 A, což odpovídá specifikovanému zatížení obvodu.
- Umožňuje nastavení přetížení v rozsahu 20–25 A pro přesné doladění ochrany.
- Pro zajištění ochrany proti přetížení je vybaven tepelnou ochranou.
- Pro ruční ovládání je k dispozici kyvná páka pro rychlé spínání.
- Pro případ zkratů poskytuje vypínací schopnost 130 kA (LCu) při 400 V AC.
Interní název produktu
NZMH2-M25-SVE Jistič,3p,150kA,25A
Podrobný popis produktu
NZMH2-M25-SVE
Výkonový jistič, 3p, 25A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 25A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
