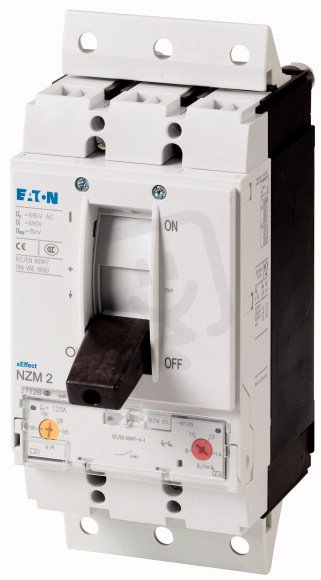

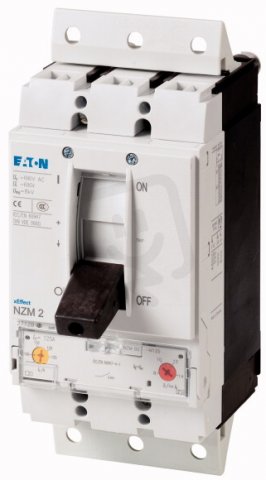

Jistič NZMH2-M20-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 354,77 Kč
Cena po registraci:
9 245,80 Kč/ks
Po registraci bez DPH:
7 641,16 Kč
Vaše cena s DPH:
9 630,24 Kč/ks
Vaše cena bez DPH:
7 958,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484295
- Kód dodavatele:
- 113354
- EAN:
- 4015081128891
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 16-20 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 5,1 W
Jistič NZMH2-M20-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 150kA, 20A
Jistič NZMH2-M20-SVE je třípólový jistič pro ochranu motorů s jmenovitým proudem 20 A, rozsahem nastavení přetížení 16–20 A a s tepelnou ochranou, ovládaný kyvnou pákou a s krytem IP20; EAN: 4015081128891.
Má vypínací schopnost 130 kA (400 V AC), provozní výkon AC‑3 7,5 kW (400 V) / 5,5 kW (230 V), jmenovité provozní napětí 690 V, nastavení nezpožděné zkratové spouště 350 A, šroubové připojení, rozměry 105×180×245 mm, ztrátový výkon 5,1 W a není citlivý na selhání fáze.
Proč si vybrat tento jistič?
- Určen pro třífázová zapojení s 3 póly.
- Poskytuje stupeň krytí IP20, vhodný pro rozvaděčové instalace bez přímého kontaktu s živými částmi.
- Ovládání řešeno kyvnou pákou pro intuitivní zapínání a vypínání.
- Nabízí trvalý proud 20 A s možností nastavení přetížení v rozsahu 16–20 A a je vybaven tepelnou ochranou.
- Obsahuje přípravu pro odnímatelné provedení pro snadnější montáž a servis.
- Vypínací schopnost zkratu (lcu) při 400 V AC je 130 kA.
Interní název produktu
NZMH2-M20-SVE Jistič,3p,150kA,20A
Podrobný popis produktu
NZMH2-M20-SVE
Výkonový jistič, 3p, 20A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 20A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
