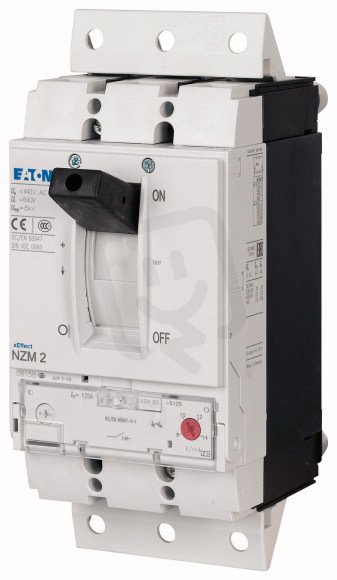

Jistič NZMH2-S200-SVE 3pól bez tepel.spouště 150kA 200A EATON 113347
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
25 387,12 Kč
Cena po registraci:
22 667,55 Kč/ks
Po registraci bez DPH:
18 733,51 Kč
Vaše cena s DPH:
23 610,33 Kč/ks
Vaše cena bez DPH:
19 512,67 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484288
- Kód dodavatele:
- 113347
- EAN:
- 4015081128822
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon při AC-3, 230 V:
- 55 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-44328 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 38 W
Jistič NZMH2-S200-SVE 3pól bez tepel.spouště 150kA 200A EATON 113347
Jistič NZMH2-S200-SVE 3pól bez tepel.spouště 150kA 200A EATON 113347 (EAN: 4015081128822) je 3pólový přístroj s kyvnou pákou určený pro trvalý proud 200 A.
Má vypínací zkratovou schopnost 130 kA (400 V AC), jmenovité provozní napětí 690 V a provozní výkon AC‑3 400 V: 110 kW (při 230 V: 55 kW).
Hlavní obvod je s šroubovým připojením, rozsah nastavení nezpožď. zkrat. spouště 8–44328 A, ztrátový výkon 38 W a rozměry 105 × 180 × 245 mm; bez tepelné spouště, bez integrované podpěťové spouště a pomocného spínače a necitlivý na selhání fáze.
Proč si vybrat tento jistič?
- Vhodný pro třífázová zapojení díky 3 pólům.
- Jmenovitý trvalý proud (Iu) činí 200 A.
- Vypínací zkratová schopnost (lcu) při 400 V AC je 130 kA.
- Stupeň krytí má hodnotu IP20, vhodný pro suché a vnitřní rozvody.
- Ovládání je řešeno kyvnou pákou pro rychlé manuální vypínání a zapínání.
- Jistič nemá tepelnou ochranu a rozsah nastavení přetížení je 0–0 A.
Interní název produktu
NZMH2-S200-SVE Jistič,3p,150kA,200A
Podrobný popis produktu
NZMH2-S200-SVE
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
