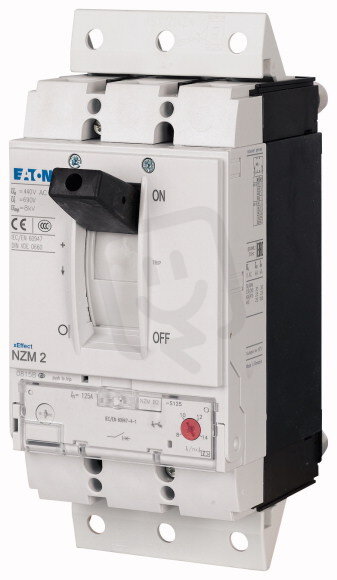

Jistič NZMH2-S160-SVE 3pól bez tepel.spouště 150kA 160A EATON 113346
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
21 314,90 Kč
Cena po registraci:
19 031,63 Kč/ks
Po registraci bez DPH:
15 728,62 Kč
Vaše cena s DPH:
19 823,16 Kč/ks
Vaše cena bez DPH:
16 382,78 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484287
- Kód dodavatele:
- 113346
- EAN:
- 4015081128815
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,65 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 90 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 24,3 W
Jistič NZMH2-S160-SVE 3pól bez tepel.spouště 150kA 160A EATON 113346
Jistič NZMH2-S160-SVE 3pól (EAN: 4015081128815) nabízí trvalý proud 160 A, vypínací schopnost 130 kA (LCU, 400 V AC) a stupeň krytí IP20.
Je vybaven kyvnou pákou pro ovládání, má šroubové připojení hlavního obvodu a je dodáván bez tepelné spouště, přičemž má nastavitelnou nezpožděnou zkratovou spoušť 8–14 A.
Rozměry jsou 105 × 180 × 245 mm, jmenovité provozní napětí 690 V, s provozním výkonem AC-3 90 kW (400 V) a 45 kW (230 V) a ztrátovým výkonem 24,3 W.
Proč si vybrat tento jistič?
- Pro rozpojování třífázových obvodů je přístroj třípólový (3 póly).
- Pro trvalé zatížení je dimenzován na 160 A.
- Vypínací zkratová schopnost při 400 V AC dosahuje 130 kA, takže zvládá vysoké zkratové proudy.
- Stupeň krytí je IP20, poskytuje základní ochranu proti dotyku, nikoli proti prachu či vlhkosti.
- Ovládání je řešeno kyvnou pákou pro snadné manuální sepnutí a rozepnutí.
- Jistič je dodáván bez tepelné ochrany a bez možnosti nastavení přetížení (rozsah 0-0 A).
Interní název produktu
NZMH2-S160-SVE Jistič,3p,150kA,160A
Podrobný popis produktu
NZMH2-S160-SVE
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
