Jistič NZMH2-S63-SVE 3pól bez tepel.spouště příprava odnímatelné prov 150kA 63A

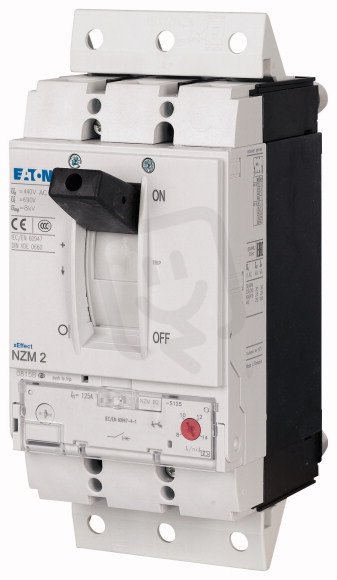

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 607,21 Kč
Cena po registraci:
8 578,34 Kč/ks
Po registraci bez DPH:
7 089,54 Kč
Vaše cena s DPH:
8 935,02 Kč/ks
Vaše cena bez DPH:
7 384,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484283
- Kód dodavatele:
- 113342
- EAN:
- 4015081128778
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,67 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-3, 230 V:
- 18,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 3,8 W
Jistič NZMH2-S63-SVE 3pól bez tepel.spouště příprava odnímatelné prov 150kA 63A
Jistič NZMH2-S63-SVE 3pól (EAN: 4015081128778) s trvalým proudem 63 A a jmenovitým provozním napětím 690 V je dodáván bez tepelné spouště.
Má vypínací zkratovou schopnost 130 kA při 400 V AC, přípravu pro odnímatelné provedení 150 kA, 3 póly, stupeň krytí IP20, ovládání kyvnou pákou a šroubové připojení hlavního obvodu; rozměry 105×180×245 mm (šířka×hloubka×výška).
Provozní výkon AC‑3 činí 30 kW při 400 V a 18,5 kW při 230 V, ztrátový výkon je 3,8 W a rozsah nastavení nezpožděné zkratové spouště je 8–14 A; zařízení není citlivé na selhání fáze a postrádá integrovanou podpěťovou spoušť i pomocný spínač.
Proč si vybrat tento jistič?
- Má 3 póly, takže je určen pro třífázové rozvody.
- Jmenovitý (trvalý) proud je 63 A, vhodný pro ochranu obvodů do této hodnoty.
- Vypínací zkratová schopnost při 400 V AC je 130 kA, což popisuje odolnost při zkratových událostech.
- Stupeň krytí IP20 zajišťuje ochranu proti dotyku a vniknutí pevných předmětů, vhodné pro vnitřní rozvodné skříně.
- Ovládací prvek je kyvná páka pro snadné manuální sepnutí a vypnutí.
- Jistič je bez tepelné ochrany a nemá rozsah nastavení přetížení (0–0 A), proto je určen pro instalace, kde se tepelná ochrana řeší samostatně.
Interní název produktu
NZMH2-S63-SVE Jistič,3p,150kA,63A
Podrobný popis produktu
NZMH2-S63-SVE
Výkonový jistič, 3p, 63A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 63A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
