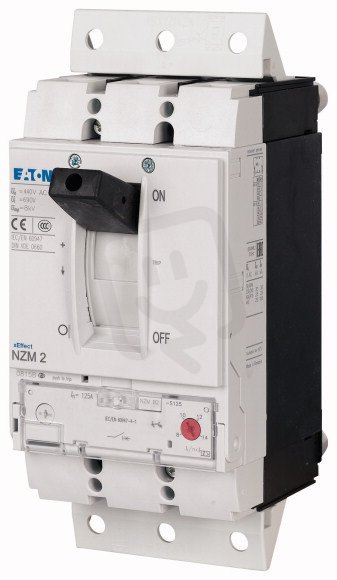

Jistič NZMH2-S40-SVE 3pól bez tepel.spouště příprava odnímatelné prov 150kA 40A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 607,22 Kč
Cena po registraci:
8 578,36 Kč/ks
Po registraci bez DPH:
7 089,55 Kč
Vaše cena s DPH:
8 935,03 Kč/ks
Vaše cena bez DPH:
7 384,32 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484281
- Kód dodavatele:
- 113340
- EAN:
- 4015081128754
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon při AC-3, 230 V:
- 11 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 1,5 W
Jistič NZMH2-S40-SVE 3pól bez tepel.spouště příprava odnímatelné prov 150kA 40A
Jistič NZMH2-S40-SVE (EAN: 4015081128754) je 3pólový jistič s kyvnou pákou, krytím IP20 a jmenovitým proudem 40 A.
Bez tepelné spouště (s tepelnou ochranou: ne) a bez integrované podpěťové či pomocné spouště (s integrovanou podpěťovou spouští: ne, s integrovaným pomocným spínačem: ne) nabízí vypínací schopnost 130 kA (400 V AC), rozsah nastavení nezpožď. zkrat. spouště 8–14 A a šroubové připojení hlavního obvodu.
Jmenovité provozní napětí je 690 V, rozměry 105 × 180 × 245 mm, provozní výkony AC-3 18,5 kW (400 V) a 11 kW (230 V), ztrátový výkon 1,5 W a rozsah nastavení přetížení 0–0 A.
Proč si vybrat tento jistič?
- Vhodný pro třífázové zapojení díky 3 pólům.
- Určený pro proudové zatížení s trvalým proudem 40 A.
- Vypínací zkratová schopnost při 400 V AC dosahuje 130 kA, což zajišťuje spolehlivé přerušení zkratových proudů.
- Stupeň krytí IP20 poskytuje ochranu proti náhodnému dotyku a vniknutí pevných částic.
- Ovládání je řešeno kyvnou pákou pro jednoduché manuální sepnutí a rozepnutí.
- Jistič neobsahuje tepelnou spoušť a rozsah nastavení přetížení je 0–0 A, tedy bez možnosti nastavení tepelné ochrany.
Interní název produktu
NZMH2-S40-SVE Jistič,3p,150kA,40A
Podrobný popis produktu
NZMH2-S40-SVE
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
