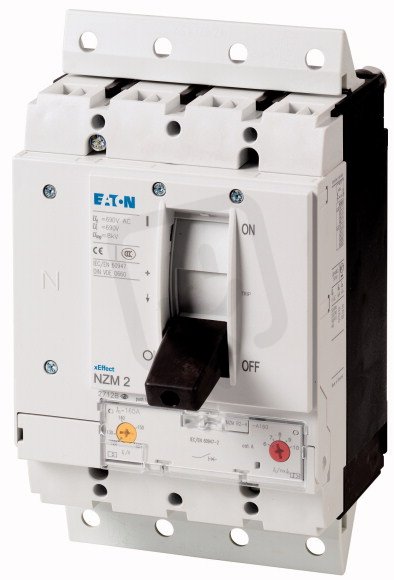

Jistič NZMN2-4-A200-SVE 4pól, ochr.obvodů, příprava odnímatelné prov, 50kA, 200A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
28 247,53 Kč
Cena po registraci:
25 221,64 Kč/ks
Po registraci bez DPH:
20 844,33 Kč
Vaše cena s DPH:
26 270,61 Kč/ks
Vaše cena bez DPH:
21 711,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484259
- Kód dodavatele:
- 113269
- EAN:
- 4015081128044
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 4,80 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 160-200 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 48 W
Jistič NZMN2-4-A200-SVE 4pól, ochr.obvodů, příprava odnímatelné prov, 50kA, 200A
Jistič NZMN2-4-A200-SVE 4pól (EAN 4015081128044) poskytuje ochranu obvodů s trvalým proudem 200 A, vypínací zkratovou schopností 50 kA a stupněm krytí IP20.
Nastavení přetížení je v rozsahu 160–200 A a rozsah nastavení nezpožděné zkratové spouště je 6–10 A; ovládání zajišťuje kyvná páka a hlavní elektrické připojení je šroubové.
Zařízení obsahuje ochrannou jednotku, má jmenovité napětí 690 V a ztrátový výkon 48 W, integrovaný motorový pohon není součástí, avšak pohon motoru je volitelně a montáž na DIN lištu je volitelně možná; neobsahuje indikátor vypnutí ani integrovanou podpěťovou spoušť.
Proč si vybrat tento jistič?
- Je 4pólový, takže zajistí ochranu pro všechny fáze v třífázových rozvodech.
- Má stupeň krytí IP20, vhodný pro instalace v suchém vnitřním prostředí.
- Umožňuje trvalý proud 200 A, což je důležité pro dimenzování vedení a spotřebičů.
- Vypínací schopnost zkratu je 50 kA (při 400 V, 50 Hz), takže zvládne vysoké zkratové proudy.
- Rozsah nastavení přetížení je 160–200 A, což umožňuje přizpůsobit ochranu konkrétním provozním podmínkám.
- Pro montáž na DIN lištu je nevhodný, proto je třeba počítat s alternativním upevněním.
Interní název produktu
NZMN2-4-A200-SVE Jistič,4p,50kA,200A
Podrobný popis produktu
NZMN2-4-A200-SVE
Výkonový jistič, 4p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
