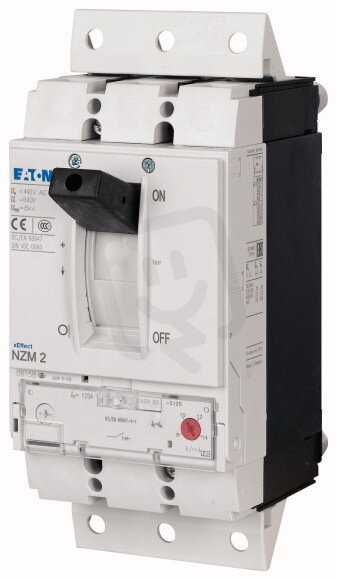

Jistič NZMN2-S200-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 200A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
21 690,00 Kč
Cena po registraci:
19 366,55 Kč/ks
Po registraci bez DPH:
16 005,41 Kč
Vaše cena s DPH:
20 172,01 Kč/ks
Vaše cena bez DPH:
16 671,08 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484250
- Kód dodavatele:
- 113255
- EAN:
- 4015081127900
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,66 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon při AC-3, 230 V:
- 55 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-44328 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 38 W
Jistič NZMN2-S200-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 200A
Jistič NZMN2-S200-SVE (EAN: 4015081127900) je 3pólový jistič určený pro spínání a ochranu obvodů s trvalým proudem 200 A a vypínací schopností 35 kA (400 V AC).
Má typ ovládacího prvku kyvná páka, IP20 krytí, šroubové připojení hlavního obvodu a přípravu pro odnímatelné provedení (50 kA); jmenovitý provozní výkon je 110 kW (AC-3, 400 V) a 55 kW (AC-3, 230 V).
Není vybaven termální ochranou (S tepelnou ochranou: ne), postrádá integrovanou podpěťovou spoušť i pomocný spínač (oba: ne) a není citlivý na selhání fáze (ne); rozměry jsou 105 × 180 × 245 mm, rozsah nastavení zkratové spouště 8–44328 A a ztrátový výkon 38 W.
Proč si vybrat tento jistič?
- Má 3 póly, takže odpojuje všechny tři fáze v trojfázových rozvodech.
- Je dimenzován na 200 A trvalého proudu, vhodný pro větší odběry.
- Umožňuje přerušit zkratové proudy do 35 kA při 400 V AC.
- Poskytuje stupeň krytí IP20, vhodný pro instalaci v uzavřených rozváděčích.
- Ovládá se pomocí kyvné páky pro jasné a rychlé manuální zapnutí/vypnutí.
- Neobsahuje tepelnou ochranu a má rozsah nastavení přetížení 0-0 A, tedy není vybaven nastavitelnou tepelnou spouští.
Interní název produktu
NZMN2-S200-SVE Jistič,3p,50kA,200A
Podrobný popis produktu
NZMN2-S200-SVE
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
