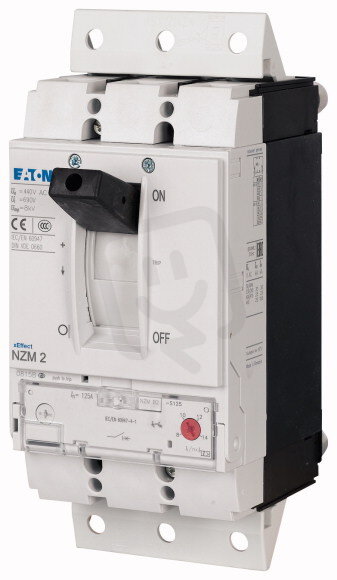

Jistič NZMN2-S160-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
17 539,11 Kč
Cena po registraci:
15 660,39 Kč/ks
Po registraci bez DPH:
12 942,47 Kč
Vaše cena s DPH:
16 311,68 Kč/ks
Vaše cena bez DPH:
13 480,73 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484249
- Kód dodavatele:
- 113254
- EAN:
- 4015081127894
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,65 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 24,3 W
Jistič NZMN2-S160-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 160A
Jistič NZMN2-S160-SVE 3pól (EAN: 4015081127894) s trvalým proudem 160 A je určen pro třífázové rozvody.
Má vypínací zkratovou schopnost 35 kA (400 V AC), jmenovité provozní napětí 690 V, provozní výkon AC-3 400 V: 75 kW a ovládání kyvnou pákou při stupni krytí IP20.
Rozměry 105 × 180 × 245 mm, šroubové připojení hlavního obvodu, ztrátový výkon 24,3 W, rozsah nastavení nezpožď. zkrat. spouště 8–14 A a bez tepelné ochrany či integrovaných pomocných spínačů.
Proč si vybrat tento jistič?
- Jistič je v provedení se 3 póly, vhodný pro spínání třífázových obvodů.
- Má trvalý proud 160 A, určený pro aplikace s vyšším trvalým zatížením.
- Vypínací schopnost při 400 V AC je 35 kA, což určuje schopnost přerušit zkratové proudy.
- Stupeň krytí IP20 zajišťuje ochranu proti dotyku prsty a vniknutí pevných předmětů větších než 12 mm.
- Ovládání je řešeno kyvnou pákou, která umožňuje jasné a rychlé přepínání stavů.
- Jistič je dodáván bez tepelné spouště, proto nemá nastavitelný rozsah přetížení (rozsah 0–0 A).
Interní název produktu
NZMN2-S160-SVE Jistič,3p,50kA,160A
Podrobný popis produktu
NZMN2-S160-SVE
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
