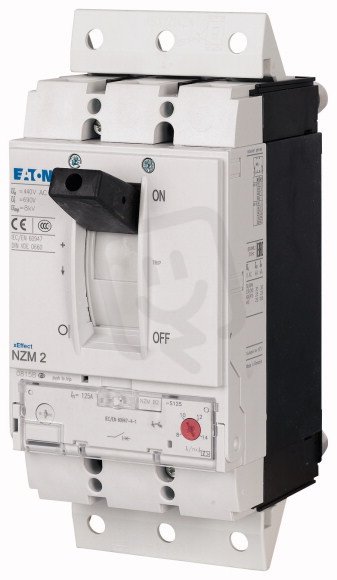

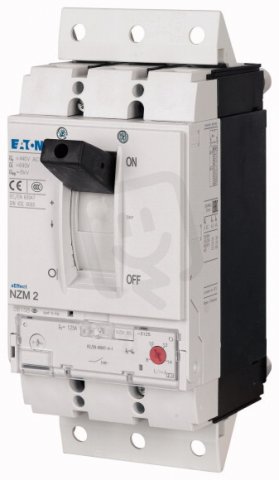

Jistič NZMN2-S125-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 646,61 Kč
Cena po registraci:
13 970,66 Kč/ks
Po registraci bez DPH:
11 546,00 Kč
Vaše cena s DPH:
14 551,65 Kč/ks
Vaše cena bez DPH:
12 026,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484248
- Kód dodavatele:
- 113253
- EAN:
- 4015081127887
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,65 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 37 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 14,9 W
Jistič NZMN2-S125-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 125A
Jistič NZMN2-S125-SVE (EAN: 4015081127887) se 3 póly má ovládání kyvnou pákou a krytí IP20.
Jmenovitý proud 125 A, vypínací schopnost při zkratu 400 V AC 35 kA, jmenovité provozní napětí 690 V, provozní výkon AC‑3 45 kW (400 V) a 37 kW (230 V); rozsah nastavení nezpožďované zkratové spouště 8–14 A, bez tepelné ochrany, bez citlivosti na selhání fáze a bez integrované podpěťové spouště či pomocného spínače.
Rozměry 105 × 180 × 245 mm (š × h × v), typ připojení hlavního obvodu šroubové, ztrátový výkon 14,9 W.
Proč si vybrat tento jistič?
- Je třípólový, tedy má 3 póly, vhodný pro třífázová zapojení.
- Umožňuje trvalý proud 125 A, což odpovídá nárokům středně silných odběrů.
- Vypínací zkratová schopnost při 400 V AC činí 35 kA, takže zvládne běžné zkratové proudy v průmyslových i komerčních rozvodech.
- Je dodáván bez tepelné spouště, tedy bez integrované tepelné ochrany proti přetížení.
- Má přípravu pro odnímatelné provedení, což usnadňuje montáž a servis.
- Stupeň krytí IP20 zajišťuje základní ochranu proti dotyku a vniknutí pevných předmětů.
Interní název produktu
NZMN2-S125-SVE Jistič,3p,50kA,125A
Podrobný popis produktu
NZMN2-S125-SVE
Výkonový jistič, 3p, 125A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 125A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
