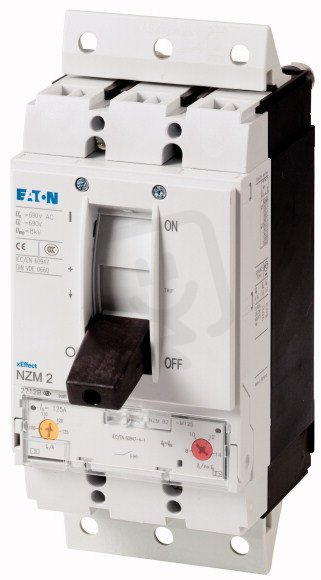

Jistič NZMN2-M200-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 200A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
22 239,52 Kč
Cena po registraci:
19 857,19 Kč/ks
Po registraci bez DPH:
16 410,90 Kč
Vaše cena s DPH:
20 683,06 Kč/ks
Vaše cena bez DPH:
17 093,44 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484247
- Kód dodavatele:
- 113252
- EAN:
- 4015081127870
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,67 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon při AC-3, 230 V:
- 55 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1600-2800 A
- Rozsah nastavení přetížení:
- 160-200 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 48 W
Jistič NZMN2-M200-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 200A
Jistič NZMN2-M200-SVE (EAN: 4015081127870) je 3pólový spouštěč motorů s kyvnou pákou a trvalým proudem 200 A.
Má tepelnou ochranu, vypínací zkratovou schopnost 35 kA (400 V AC), rozsah nastavení přetížení 160–200 A a rozsah nastavení zkratové spouště 1600–2800 A, přičemž provozní výkon při AC-3 je 110 kW (400 V) a 55 kW (230 V).
Rozměry jsou 105 × 180 × 245 mm (š × h × v), stupeň krytí IP20, hlavní elektrické připojení je šroubové a ztrátový výkon činí 48 W.
Proč si vybrat tento jistič?
- Je navržen jako 3pólový jistič, ideální pro trojfázové zapojení a ochranu motorů.
- Má jmenovitý trvalý proud 200 A, takže zvládne vyšší zatížení odběru.
- Rozsah nastavení přetížení je 160–200 A, což umožňuje přesné nastavení ochrany podle provozních podmínek.
- Vypínací zkratová schopnost při 400 V AC činí 35 kA, což zajišťuje spolehlivé odpojení při zkratu.
- Je vybaven tepelnou ochranou pro ochranu proti dlouhodobému přetížení.
- Obsahuje přípravu pro odnímatelné provedení, která usnadňuje údržbu a výměnu.
Interní název produktu
NZMN2-M200-SVE Jistič,3p,50kA,200A
Podrobný popis produktu
NZMN2-M200-SVE
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
