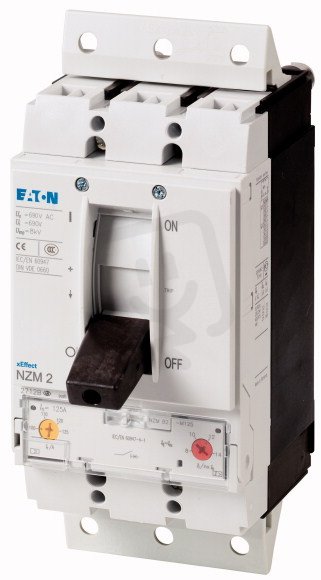

Jistič NZMN2-M160-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
18 972,57 Kč
Cena po registraci:
16 940,27 Kč/ks
Po registraci bez DPH:
14 000,22 Kč
Vaše cena s DPH:
17 644,80 Kč/ks
Vaše cena bez DPH:
14 582,48 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484246
- Kód dodavatele:
- 113251
- EAN:
- 4015081127863
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,65 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 90 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1280-2240 A
- Rozsah nastavení přetížení:
- 125-160 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 38,4 W
Jistič NZMN2-M160-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 160A
Jistič NZMN2-M160-SVE 3pól (EAN 4015081127863) je třípólový motorový jistič s trvalým proudem 160 A a ovládacím prvkem v podobě kyvné páky.
Má vypínací zkratovou schopnost 35 kA (400 V AC), rozsah nastavení přetížení 125–160 A, vestavěnou tepelnou ochranu, šroubové připojení hlavního obvodu a stupeň krytí IP20; není citlivý na selhání fáze.
Rozměry jsou 105 × 180 × 245 mm, provozní výkon AC-3 90 kW (400 V) resp. 45 kW (230 V) a ztrátový výkon 38,4 W.
Proč si vybrat tento jistič?
- Je určen pro ochranu motorů, takže se hodí pro motorové aplikace.
- Má 3 póly, což umožňuje spolehlivé třífázové zapojení.
- Umožňuje trvalý proud až 160 A.
- Nastavení přetížení je v rozsahu 125–160 A, takže ho lze přizpůsobit konkrétnímu motoru.
- Má vypínací schopnost až 35 kA při 400 V AC, pro efektivní reakci při zkratech.
- Je dodáván s přípravou pro odnímatelné provedení, což usnadňuje montáž a údržbu.
Interní název produktu
NZMN2-M160-SVE Jistič,3p,50kA,160A
Podrobný popis produktu
NZMN2-M160-SVE
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
