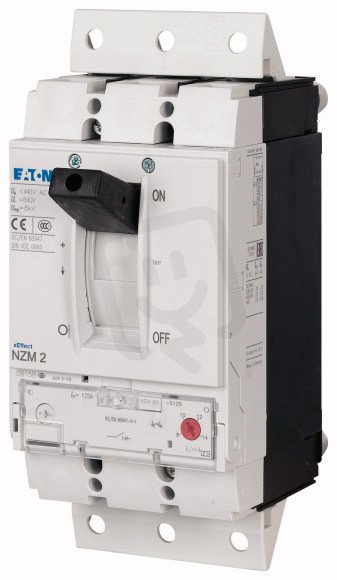

Jistič NZMB2-S125-SVE 3pól bez tepel.spouště příprava odnímatelné prov 25kA 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 613,84 Kč
Cena po registraci:
12 155,70 Kč/ks
Po registraci bez DPH:
10 046,03 Kč
Vaše cena s DPH:
12 661,19 Kč/ks
Vaše cena bez DPH:
10 463,79 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484225
- Kód dodavatele:
- 113199
- EAN:
- 4015081127344
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,69 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 440-440 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 37 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 18,5 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 14,9 W
Jistič NZMB2-S125-SVE 3pól bez tepel.spouště příprava odnímatelné prov 25kA 125A
Jistič NZMB2-S125-SVE (EAN 4015081127344) je 3pólový přístroj s kyvnou pákou, jmenovitým proudem 125 A, stupněm krytí IP20 a rozměry 105 × 180 × 245 mm.
Má vypínací schopnost zkratu Lcu při 400 V AC 18,5 kA, provozní výkon AC-3 45 kW (400 V) a 37 kW při 230 V, připojuje se šroubově a jeho ztrátový výkon je 14,9 W.
Zařízení je bez tepelné ochrany, bez integrované podpěťové spouště i pomocného spínače, není citlivé na selhání fáze a má rozsah nastavení nezpožděné zkratové spouště 8–14 A (rozsah nastavení přetížení 0–0 A).
Proč si vybrat právě tento jistič?
- Jistič je třípólový (3 póly), vhodný pro třífázové rozvody.
- Trvalý proud je 125 A, což udává jeho jmenovité zatížení.
- Vypínací zkratová schopnost při 400 V AC je 18,5 kA, důležitá pro dimenzování ochrany při zkratu.
- Krytí má hodnotu IP20, poskytující základní ochranu proti dotyku neizolovaných částí.
- Ovládání zajišťuje kyvná páka pro jednoduché zapínání a vypínání.
- Zařízení je bez vestavěné tepelné ochrany a rozsah nastavení přetížení je 0–0 A, což je třeba zohlednit při návrhu doplňkové ochrany.
Interní název produktu
NZMB2-S125-SVE Jistič,3p,25kA,125A
Podrobný popis produktu
NZMB2-S125-SVE
Výkonový jistič, 3p, 125A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 125A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
