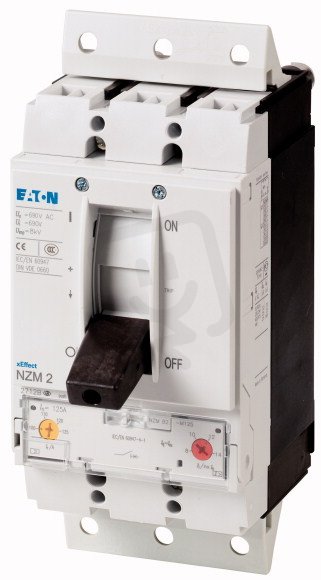

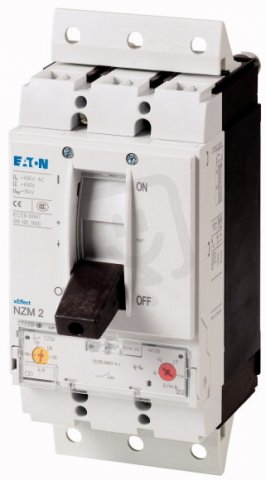

Jistič NZMB2-M200-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 25kA, 200A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
21 148,38 Kč
Cena po registraci:
18 882,96 Kč/ks
Po registraci bez DPH:
15 605,75 Kč
Vaše cena s DPH:
19 668,31 Kč/ks
Vaše cena bez DPH:
16 254,80 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484224
- Kód dodavatele:
- 113198
- EAN:
- 4015081127337
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,68 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 180 mm
- Jmenovité provozní napětí:
- 440-440 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon při AC-3, 230 V:
- 55 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1600-2800 A
- Rozsah nastavení přetížení:
- 160-200 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 18,5 kA
- Výška:
- 245 mm
- Ztrátový výkon:
- 48 W
Jistič NZMB2-M200-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 25kA, 200A
Jistič NZMB2-M200-SVE 3pól (EAN: 4015081127337) nabízí tepelnou ochranu a trvalý proud 200 A s rozsahem nastavení přetížení 160–200 A, jmenovitá vypínací schopnost 25 kA (u 400 V AC 18,5 kA).
Ovládá se kyvnou pákou, má šroubové připojení hlavního obvodu a krytí IP20, rozměry jsou 105 × 180 × 245 mm.
Provozní výkon činí 110 kW při AC‑3 400 V a 55 kW při AC‑3 230 V, rozsah nastavení nezpožď. zkrat. spouště 1600–2800 A, ztrátový výkon 48 W, není citlivý na selhání fáze a nemá integrovanou podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento jistič?
- Jde o třípólový jistič, určený pro třífázové obvody.
- Umožňuje trvalý proud 200 A.
- Rozsah nastavení přetížení je 160–200 A, takže jej lze přizpůsobit požadavkům motoru.
- Je vybaven tepelnou ochranou proti přetížení.
- Vypínací schopnost zkratu při 400 V AC činí 18,5 kA.
- Zajišťuje ovládání pomocí kyvné páky pro snadné ruční spínání.
Interní název produktu
NZMB2-M200-SVE Jistič,3p,25kA,200A
Podrobný popis produktu
NZMB2-M200-SVE
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 200A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
