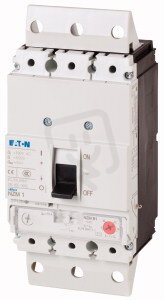

Jistič NZMH1-S80-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 80A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 304,39 Kč
Cena po registraci:
8 307,70 Kč/ks
Po registraci bez DPH:
6 865,87 Kč
Vaše cena s DPH:
8 653,22 Kč/ks
Vaše cena bez DPH:
7 151,42 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484211
- Kód dodavatele:
- 112808
- EAN:
- 4015081123483
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,62 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 84,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 10,8 W
Jistič NZMH1-S80-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 80A
Jistič NZMH1-S80-SVE 3pól bez tepelné spouště je určen pro ochranu třífázových obvodů s trvalým proudem 80 A, s ovládáním kyvnou pákou, vypínací schopností zkratu 35 kA (400 V AC) a stupněm krytí IP20.
Má rozměry 90 × 145 × 84,5 mm, nastavení nezpožděné zkratové spouště 8–14 A, provozní napětí 690 V, provozní výkon AC-3 45 kW (400 V) / 22 kW (230 V), ztrátový výkon 10,8 W a EAN 4015081123483.
Proč si vybrat tento jistič?
- Určen pro třífázové instalace: 3 póly, takže zajistí současné odpojení všech fází.
- Jmenovitý trvalý proud: 80 A, dimenzovaný pro stálé zatížení obvodu.
- Vypínací zkratová schopnost: 35 kA při 400 V AC, pro přerušení vyšších zkratových proudů.
- Stupeň krytí: IP20, chrání proti dotyku prsty a větším cizím tělesům v rozvaděči.
- Ovládání: kyvná páka, umožňující rychlé ruční sepnutí a rozepnutí.
- Bez tepelné spouště: není vybaven tepelnou ochranou, vhodné v kombinaci se samostatnou přetížební ochranou nebo elektronickým relé.
Interní název produktu
NZMH1-S80-SVE Jistič,3p,100kA,80A
Podrobný popis produktu
NZMH1-S80-SVE
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
