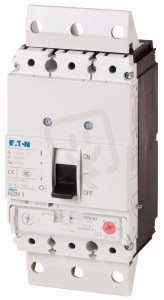

Jistič NZMH1-S63-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 630,29 Kč
Cena po registraci:
7 705,82 Kč/ks
Po registraci bez DPH:
6 368,45 Kč
Vaše cena s DPH:
8 026,31 Kč/ks
Vaše cena bez DPH:
6 633,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484210
- Kód dodavatele:
- 112807
- EAN:
- 4015081123476
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,62 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 84,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-3, 230 V:
- 18,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 6,7 W
Jistič NZMH1-S63-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 63A
Jistič NZMH1-S63-SVE (EAN 4015081123476) je třípólový spínací přístroj s trvalým proudem 63 A a vypínací schopností 35 kA (400 V AC).
Má krytí IP20, ovládání kyvnou pákou, rozměry 90 × 145 × 84,5 mm (š × v × h) a provozní výkon AC‑3: 30 kW při 400 V a 18,5 kW při 230 V, přičemž ztrátový výkon je 6,7 W.
Je vybaven nastavitelkou nezpožďovanou zkratovou spouští 8–14 A, nemá tepelnou ochranu ani integrovanou podpěťovou spoušť či pomocný spínač, není citlivý na selhání fáze a typ připojení hlavního obvodu je jiné.
Proč si vybrat tento jistič?
- Jistič je 3pólový, vhodný pro jištění třífázových obvodů.
- Nabízí krytí IP20, které zajišťuje ochranu proti dotyku a vnikání větších pevných částic.
- Ovládání zajišťuje kyvná páka pro rychlé a přehledné ovládání.
- Má trvalý (jmenovitý) proud 63 A, vhodný pro obvody s touto zátěží.
- Vypínací zkratová schopnost 35 kA při 400 V AC umožňuje přerušit zkratové proudy do této hodnoty.
- Je dodáván bez tepelné spouště, tedy bez zabudované tepelné ochrany proti přetížení.
Interní název produktu
NZMH1-S63-SVE Jistič,3p,100kA,63A
Podrobný popis produktu
NZMH1-S63-SVE
Výkonový jistič, 3p, 63A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 63A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
