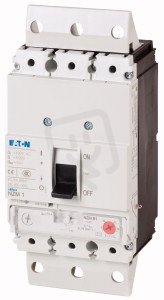

Jistič NZMH1-S50-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 50A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 630,29 Kč
Cena po registraci:
7 705,82 Kč/ks
Po registraci bez DPH:
6 368,45 Kč
Vaše cena s DPH:
8 026,31 Kč/ks
Vaše cena bez DPH:
6 633,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484209
- Kód dodavatele:
- 112806
- EAN:
- 4015081123469
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,62 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 84,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-3, 230 V:
- 15 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 50 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 4,2 W
Jistič NZMH1-S50-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 50A
Jistič NZMH1-S50-SVE (EAN: 4015081123469) je třípólový jistič bez tepelné spouště s trvalým proudem 50 A a vypínací schopností zkratu 35 kA (400 V AC).
Má kyvnou páku, stupeň krytí IP20, jmenovité provozní napětí 690 V, provozní výkon AC-3 22 kW při 400 V a 15 kW při 230 V, šířku/výšku/hloubku 90×145×84,5 mm a ztrátový výkon 4,2 W.
Bez tepelné ochrany, bez integrované podpěťové spouště a bez integrovaného pomocného spínače; není citlivý na selhání fáze a má rozsah nastavení nezpožď. zkrat. spouště 8–14 A (typ elektrického připojení hlavního obvodu: jiné).
Proč si vybrat tento jistič?
- Má 3 póly pro ochranu třífázových obvodů.
- Je určený pro trvalý proud 50 A, vhodný pro napájení distribučních větví.
- Zajišťuje vypínací zkratovou schopnost 35 kA při 400 V AC pro zvládání zkratových událostí.
- Nabízí stupeň krytí IP20, určený pro instalaci v krytých rozvaděčích.
- Ovládání je řešeno kyvnou pákou pro jednoduché ruční spínání.
- Je dodáván bez tepelné spouště, tedy bez integrované tepelné ochrany proti přetížení.
Interní název produktu
NZMH1-S50-SVE Jistič,3p,100kA,50A
Podrobný popis produktu
NZMH1-S50-SVE
Výkonový jistič, 3p, 50A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 50A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
