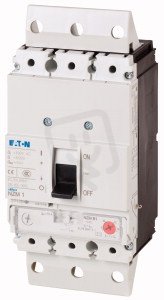

Jistič NZMH1-S40-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 40A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 630,29 Kč
Cena po registraci:
7 705,82 Kč/ks
Po registraci bez DPH:
6 368,45 Kč
Vaše cena s DPH:
8 026,31 Kč/ks
Vaše cena bez DPH:
6 633,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484208
- Kód dodavatele:
- 112805
- EAN:
- 4015081123452
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,62 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 84,5 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon při AC-3, 230 V:
- 11 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 145 mm
- Ztrátový výkon:
- 2,7 W
Jistič NZMH1-S40-SVE 3pól bez tepel.spouště příprava odnímatelné prov 100kA 40A
Jistič NZMH1-S40-SVE (EAN: 4015081123452) je 3pólový jistič s trvalým proudem 40 A a ovládáním pomocí kyvné páky.
Má vypínací zkratovou schopnost 35 kA (400 V AC), jmenovité provozní napětí 690 V, provozní výkon při AC-3 18,5 kW (400 V) a 11 kW (230 V) a stupeň krytí IP20.
Rozměry jsou 90 × 145 × 84,5 mm, rozsah nastavení nezpožď. zkrat. spouště 8–14 A, ztrátový výkon 2,7 W, zařízení nemá integrovanou tepelnou ochranu ani pomocný spínač (integrovaná podpěťová spoušť: ne) a typ elektrického připojení hlavního obvodu je jiné.
Proč si vybrat tento jistič?
- Je určen pro 3 póly, což ho předurčuje pro třífázová zapojení.
- Má jmenovitý (trvalý) proud 40 A, který definuje jeho běžné zatížení.
- Jeho vypínací schopnost zkratů je 35 kA při 400 V AC, takže zvládá vysoké zkratové proudy.
- Stupeň krytí IP20 znamená vhodnost pro instalace v suchých vnitřních rozvodech.
- Ovládání je řešeno kyvnou pákou pro rychlé ruční spínání.
- Jistič je dodáván bez tepelné spouště (bez nastavitelného přetížení, rozsah 0–0 A), tedy neobsahuje integrovanou tepelnou ochranu.
Interní název produktu
NZMH1-S40-SVE Jistič,3p,100kA,40A
Podrobný popis produktu
NZMH1-S40-SVE
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
