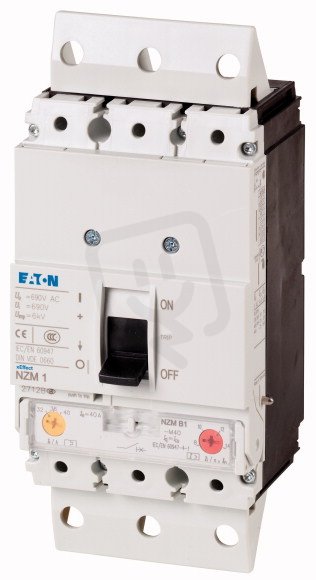

Jistič NZMH1-A40-SVE 3pól, ochr.obvodů, příprava odnímatelné prov, 100kA, 40A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 884,68 Kč
Cena po registraci:
7 932,95 Kč/ks
Po registraci bez DPH:
6 556,16 Kč
Vaše cena s DPH:
8 262,88 Kč/ks
Vaše cena bez DPH:
6 828,83 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484202
- Kód dodavatele:
- 112798
- EAN:
- 4015081123384
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,59 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 320-400 A
- Rozsah nastavení přetížení:
- 32-40 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 10,7 W
Jistič NZMH1-A40-SVE 3pól, ochr.obvodů, příprava odnímatelné prov, 100kA, 40A
Jistič NZMH1-A40-SVE (EAN: 4015081123384) je třípólový jistič pro ochranu obvodů s rámovou svorkou, jmenovitým proudem 40 A, jmenovitým napětím 690 V a stupněm krytí IP20.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 32–40 A, nezpožděné nastavení zkratové spouště 320–400 A a žádné krátkodobé zpožděné nastavení (0–0 A).
Není přímo určen pro montáž na DIN lištu, ale montáž na DIN lištu je volitelně možná; ovládá se kyvnou pákou, obsahuje ochrannou jednotku a jeho ztrátový výkon je 10,7 W.
Proč si vybrat tento jistič?
- Má 3 póly, takže lze odpojit všechny fáze trojfázového obvodu současně.
- Stupeň krytí IP20 zajišťuje základní ochranu proti dotyku a vniknutí větších pevných předmětů.
- Je navržen pro trvalý proud 40 A, odpovídající běžným odběrům v menších rozvodech.
- Vypínací zkratová schopnost (lcu) při 400 V, 50 Hz je 50 kA, takže zvládne vypnutí významných zkratových proudů.
- Rozsah nastavení přetížení je 32–40 A, což umožňuje přizpůsobení ochrany podle konkrétní zátěže.
- Pro montáž na DIN lištu je nevhodný, je třeba počítat s jiným způsobem upevnění.
Interní název produktu
NZMH1-A40-SVE Jistič,3p,100kA,40A
Podrobný popis produktu
NZMH1-A40-SVE
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Výkonový jistič, 3p, 40A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
