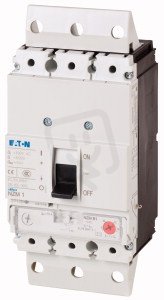

Jistič NZMN1-S100-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 202,73 Kč
Cena po registraci:
9 109,79 Kč/ks
Po registraci bez DPH:
7 528,75 Kč
Vaše cena s DPH:
9 488,67 Kč/ks
Vaše cena bez DPH:
7 841,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484195
- Kód dodavatele:
- 112772
- EAN:
- 4015081123124
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,59 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-44328 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 16,9 W
Jistič NZMN1-S100-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 100A
Jistič NZMN1-S100-SVE (EAN: 4015081123124) je 3pólový motorový jistič s kyvnou pákou, jmenovitým proudem 100 A a vypínací schopností zkratu 35 kA při 400 V AC, s krytím IP20.
Má jmenovité provozní napětí 690 V, provozní výkon při AC-3 45 kW (400 V) a 30 kW (230 V), rozměry 95 × 90 × 201 mm (š × h × v) a ztrátový výkon 16,9 W.
Proč si vybrat tento jistič?
- Je dodáván v třípólovém provedení s 3 póly, vhodném pro třífázové obvody.
- Navržen pro trvalý proud 100 A, který určuje jeho jmenovité zatížení.
- Poskytuje vypínací zkratovou schopnost 35 kA při 400 V AC.
- Stupeň krytí IP20, tedy základní ochrana v provedení pro vnitřní rozvaděče.
- Ovládání zajišťuje kyvná páka pro spolehlivé zapínání a vypínání.
- Je dodáván bez tepelné spouště, tedy bez integrované ochrany proti přetížení.
Interní název produktu
NZMN1-S100-SVE Jistič,3p,50kA,100A
Podrobný popis produktu
NZMN1-S100-SVE
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
