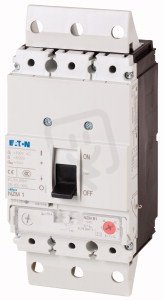

Jistič NZMN1-S50-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 50A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 092,54 Kč
Cena po registraci:
7 225,68 Kč/ks
Po registraci bez DPH:
5 971,64 Kč
Vaše cena s DPH:
7 526,20 Kč/ks
Vaše cena bez DPH:
6 220,00 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484192
- Kód dodavatele:
- 112769
- EAN:
- 4015081123094
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,59 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-3, 230 V:
- 15 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 50 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 4,2 W
Jistič NZMN1-S50-SVE 3pól bez tepel.spouště příprava odnímatelné prov 50kA 50A
Jistič NZMN1-S50-SVE 3pól s kyvnou pákou, určený pro trvalý proud 50 A (EAN: 4015081123094) a jmenovité provozní napětí 690 V.
Vypínací schopnost činí 35 kA při 400 V AC, stupeň krytí je IP20, rozměry: šířka 95 mm, výška 201 mm, hloubka 90 mm.
Bez tepelné ochrany, bez citlivosti na selhání fáze a bez integrované podpěťové spouště či pomocného spínače; provozní výkon AC-3 22 kW (400 V) / 15 kW (230 V), rozsah nastavení nezpožď. zkrat. spouště 8–14 A, ztrátový výkon 4,2 W.
Proč si vybrat tento jistič?
- Umožňuje spínání všech tří fází díky 3 pólům.
- Je dimenzován pro trvalý proud 50 A.
- Vypínací schopnost při zkratu (Lcu) na 400 V AC dosahuje 35 kA.
- Stupeň krytí IP20 určuje použití v uzavřených rozvaděčích s ochranou proti kontaktu.
- Ovládání zajišťuje kyvná páka pro snadné manuální sepnutí a vypnutí.
- Není vybaven tepelnou ochranou, tedy bez tepelné spouště, což je třeba zohlednit při návrhu ochrany proti přetížení.
Interní název produktu
NZMN1-S50-SVE Jistič,3p,50kA,50A
Podrobný popis produktu
NZMN1-S50-SVE
Výkonový jistič, 3p, 50A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 50A, zásuvný nástavec
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
