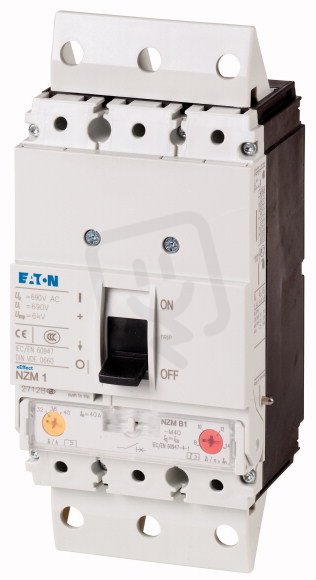

Jistič NZMN1-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 457,15 Kč
Cena po registraci:
9 336,94 Kč/ks
Po registraci bez DPH:
7 716,48 Kč
Vaše cena s DPH:
9 725,28 Kč/ks
Vaše cena bez DPH:
8 037,42 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484190
- Kód dodavatele:
- 112767
- EAN:
- 4015081123070
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,58 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 800-1250 A
- Rozsah nastavení přetížení:
- 80-100 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 23,9 W
Jistič NZMN1-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 100A
Jistič NZMN1-M100-SVE 3pól (EAN: 4015081123070) je třípólový motorový jistič určený pro ochranu a ovládání motorů s trvalým proudem 100 A a vypínací schopností uvedenou v názvu 50 kA (při 400 V AC je však Lcu 35 kA).
Zařízení má integrovanou tepelnou ochranu, citlivost na selhání fáze, rozsah nastavení přetížení 80–100 A a rozsah nastavení nezpožděné zkratové spouště 800–1250 A, ovládání kyvnou pákou a stupeň krytí IP20.
Provozní výkon je 55 kW při AC‑3 a 400 V (při 230 V 30 kW), rozměry 95 × 90 × 201 mm (šířka × hloubka × výška), ztrátový výkon 23,9 W; výrobek nemá integrovanou podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento jistič?
- Navržen pro třífázové zapojení, disponuje 3 póly.
- Umožňuje trvalý proud 100 A pro stabilní provoz.
- Vypínací zkratová schopnost je 35 kA při 400 V AC, což zajišťuje ochranu při zkratových poruchách.
- Nastavení přetížení lze upravit v rozsahu 80–100 A pro přesné doladění ochrany motoru.
- Jistič je vybaven tepelnou ochranou proti dlouhodobému přetížení.
- Je citlivý na selhání fáze, takže při ztrátě fáze dochází k rychlé detekci a vypnutí.
Interní název produktu
NZMN1-M100-SVE Jistič,3p,50kA,100A
Podrobný popis produktu
NZMN1-M100-SVE
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
