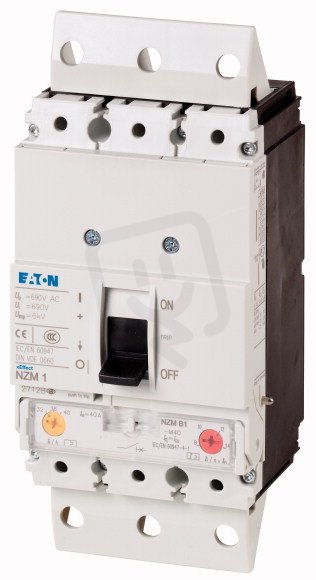

Jistič NZMN1-M80-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 80A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 909,61 Kč
Cena po registraci:
7 955,21 Kč/ks
Po registraci bez DPH:
6 574,55 Kč
Vaše cena s DPH:
8 286,07 Kč/ks
Vaše cena bez DPH:
6 847,99 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484189
- Kód dodavatele:
- 112766
- EAN:
- 4015081123063
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,59 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 640-1120 A
- Rozsah nastavení přetížení:
- 63-80 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 35 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 20,8 W
Jistič NZMN1-M80-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 50kA, 80A
Jistič NZMN1-M80-SVE 3pól (EAN: 4015081123063) je motorový jistič s kyvnou pákou určený pro spínání a ochranu motorů.
Má 3 póly, trvalý proud 80 A, rozsah nastavení přetížení 63–80 A, vypínací schopnost zkratu 35 kA (400 V AC), s tepelnou ochranou a je citlivý na selhání fáze.
Stupeň krytí IP20, rozměry 95×90×201 mm (Š×H×V), provozní výkon AC‑3 45 kW (400 V) a 22 kW (230 V), rozsah nastavení zkratové spouště 640–1120 A, bez integrované podpěťové spouště ani pomocného spínače, ztrátový výkon 20,8 W.
Proč si vybrat tento jistič?
- Jistič je určen pro třífázové rozvody a má 3 póly.
- Jmenovitý trvalý proud je 80 A, vhodný pro ochranu motorů v daném rozsahu zatížení.
- Rozsah nastavení přetížení je 63–80 A, což umožňuje přesné doladění ochrany podle provozních podmínek.
- Vypínací zkratová schopnost při 400 V AC dosahuje 35 kA, pro spolehlivé přerušení zkratových proudů.
- Jistič je vybaven tepelnou ochranou pro ochranu proti přetížení.
- Je citlivý na selhání fáze, čímž pomáhá chránit motory před provozem při poruše jedné fáze.
Interní název produktu
NZMN1-M80-SVE Jistič,3p,50kA,80A
Podrobný popis produktu
NZMN1-M80-SVE
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
