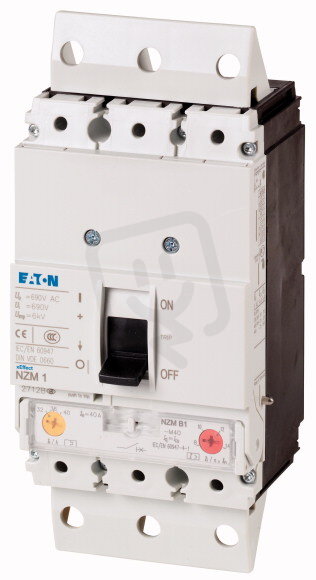

Jistič NZMB1-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 25kA, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 242,71 Kč
Cena po registraci:
8 252,62 Kč/ks
Po registraci bez DPH:
6 820,35 Kč
Vaše cena s DPH:
8 595,85 Kč/ks
Vaše cena bez DPH:
7 104,01 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484171
- Kód dodavatele:
- 112723
- EAN:
- 4015081122639
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,58 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 90 mm
- Jmenovité provozní napětí:
- 440-440 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-3, 230 V:
- 30 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 800-1250 A
- Rozsah nastavení přetížení:
- 80-100 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 95 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- jiné
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 18,5 kA
- Výška:
- 201 mm
- Ztrátový výkon:
- 23,9 W
Jistič NZMB1-M100-SVE 3pól, ochr.motorů, příprava odnímatelné prov, 25kA, 100A
Jistič NZMB1-M100-SVE 3pól (EAN 4015081122639) chrání motory s trvalým proudem 100 A a nastavitelným přetížením 80–100 A, disponuje tepelnou ochranou a citlivostí na selhání fáze a ovládá se kyvnou pákou.
Má vypínací zkratovou schopnost Lcu 18,5 kA (400 V AC), stupeň krytí IP20, rozměry 95 × 90 × 201 mm (šířka × hloubka × výška), ztrátový výkon 23,9 W a provozní výkon při AC‑3 55 kW (400 V).
Proč si vybrat tento jistič?
- Je určen pro trojfázové zapojení a má 3 póly.
- Poskytuje trvalý proud 100 A, vhodný pro ochranu silnějších motorů.
- Nastavení přetížení lze upravit v rozsahu 80–100 A, aby odpovídalo konkrétnímu zatížení.
- Je vybaven tepelnou ochranou, která chrání motor před přehřátím při dlouhodobém přetížení.
- Obsahuje monitorování selhání fáze, které pomáhá detekovat a reagovat na ztrátu jedné fáze.
- Zkratová vypínací schopnost (lcu) je 18,5 kA při 400 V AC, což určuje jeho schopnost vypínat zkratové proudy.
Interní název produktu
NZMB1-M100-SVE Jistič,3p,25kA,100A
Podrobný popis produktu
NZMB1-M100-SVE
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 100A, zásuvný nástavec
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: Citlivost na výpadek fáze, třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
