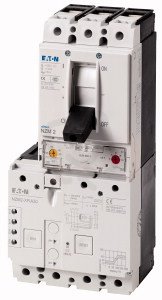

Jistič NZMH2-A160-FIA30 3pól, ochr.obvodů, chránič.spoušť, 150kA, 160A, 30mA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
80 425,81 Kč
Cena po registraci:
71 809,57 Kč/ks
Po registraci bez DPH:
59 346,75 Kč
Vaše cena s DPH:
74 796,54 Kč/ks
Vaše cena bez DPH:
61 815,32 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484214
- Kód dodavatele:
- 112627
- EAN:
- 4015081124220
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 6,26 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 400-400 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 960-1600 A
- Rozsah nastavení přetížení:
- 125-160 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 38,4 W
Jistič NZMH2-A160-FIA30 3pól, ochr.obvodů, chránič.spoušť, 150kA, 160A, 30mA
NZMH2-A160-FIA30 (EAN: 4015081124220) je třípólový jistič s ochrannou spouští a proudovou citlivostí 30 mA, určený pro jmenovitý proud 160 A.
Má vypínací schopnost 150 kA při 400 V, rozsah nastavení přetížení 125–160 A, nastavitelné nezpožďované zkratové spouště 960–1600 A, krytí IP20 a ztrátový výkon 38,4 W.
Provedení obsahuje kyvnou páku a šroubové připojení hlavního obvodu, lze jej volitelně montovat na DIN lištu, doplnit volitelným motorovým pohonem a je vybaveno ochrannou jednotkou.
Proč zvolit tento jistič?
- Je určen pro třífázové instalace s třemi póly.
- Navržen pro trvalý proud 160 A, vhodný tam, kde je požadován vyšší zatěžovací proud.
- Vypínací schopnost při 400 V/50 Hz činí 150 kA, což umožňuje zvládnutí vysokých zkratových proudů.
- Obsahuje proudový chránič s citlivostí 30 mA pro ochranu osob před úrazem elektrickým proudem.
- Rozsah nastavení přetížení je 125–160 A, což umožňuje přesné přizpůsobení ochran.
- Nastavení nezpožděného zkratového spouštění je v rozsahu 960–1600 A pro koordinaci s ostatními prvky rozvodu.
Interní název produktu
NZMH2-A160-FIA30 Jistič3p150kA,160A,30mA
Podrobný popis produktu
NZMH2-A160-FIA30
Výkonový jistič, 3p, 160A, +proudový chránič, 30mA, citlivost na střídavý i stejnosměrný proud
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: není schváleno dle UL/CSA, vhodnost k použití v třífázových systémech, interní napájecí zdroj Ue = 50 - 400 V citlivost na střídavý i stejnosměrný proud podle principu součtového proudu (v rozsahu 0 - 100 kHz) frekvence svodového proudu ., kombinace vysokovýkonného spínače a proudového chrániče připravená k okamžitému připojení
Výkonový jistič, 3p, 160A, +proudový chránič, 30mA, citlivost na střídavý i stejnosměrný proud
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: není schváleno dle UL/CSA, vhodnost k použití v třífázových systémech, interní napájecí zdroj Ue = 50 - 400 V citlivost na střídavý i stejnosměrný proud podle principu součtového proudu (v rozsahu 0 - 100 kHz) frekvence svodového proudu ., kombinace vysokovýkonného spínače a proudového chrániče připravená k okamžitému připojení
