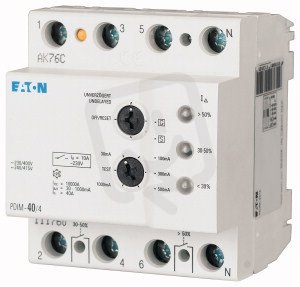

Monitorovací relé reziduálního proudu Eaton PDIM-100/4 100A 111761
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 201,99 Kč
Cena po registraci:
9 108,99 Kč/ks
Po registraci bez DPH:
7 528,09 Kč
Vaše cena s DPH:
9 487,90 Kč/ks
Vaše cena bez DPH:
7 841,24 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRCH0484106
- Kód dodavatele:
- 111761
- EAN:
- 4015081113118
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,54 Kč
Technické parametry
- Barva RAL:
- 7035
- Frekvence:
- 60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 100 A
- Krátkodobě zpožděné vypnutí:
- ano
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 1 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1,5-35 mm2
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 60 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost (Icw):
- 10 kA
- Způsob montáže:
- DIN lišta
Monitorovací relé reziduálního proudu Eaton PDIM-100/4 100A 111761
Monitorovací relé reziduálního proudu Eaton PDIM-100/4 100A 111761 (EAN: 4015081113118) detekuje svodový proud typu AC a spíná při poruchovém proudu 1 A; jmenovitý proud je 100 A a jmenovité napětí 415 V.
Zařízení má 4 póly a modulární šířku 4, montuje se na DIN lištu, vestavěná hloubka je 60 mm a stupeň krytí je IP20, přičemž krátkodobě zkratová schopnost (Icw) činí 10 kA a impulsní odolné napětí (Uimp) je 4 kV.
Relé nabízí krátkodobě zpožděné vypnutí, selektivní ochranu, je dodáváno s blokovacím zařízením a umožňuje možnost doplňkové výbavy; další parametry zahrnují přepěťovou proudovou kapacitu 0,25 kA, pracovní frekvenci 60 Hz a rozsah okolní teploty -25–60 °C.
Proč si vybrat toto monitorovací relé?
- Relé je navrženo pro 4 póly, takže zvládne kontrolu všech fází a ochranného vodiče.
- Má jmenovitý proud 100 A, vhodné pro rozvody s vyšším zatížením.
- Detekuje poruchový proud 1 A a včas spouští ochranné funkce.
- Funguje pro AC svodový proud, kompatibilní s běžnými střídavými instalacemi.
- Nabízí krátkodobě zpožděné vypnutí, které pomáhá eliminovat přechodné poruchy.
- Disponuje vypínací zkratovou schopností 10 kA (Icw), vhodnou pro instalace s danou zkratovou úrovní.
Interní název produktu
PDIM-100/4 Monitor.relé reziduál.proudu
Podrobný popis produktu
PDIM-100/4
Spínač FI, 100A, 4p, 0mA, AC char
Spolehlivé, univerzální sledování rozdílových proudů, charakteristika FI a citlivost jsou volitelné, kompaktní velikost, měnič integrován, DIN montáž, kompatibilní co do obrysu i upevnění na lišty s přístroji Xpole, stav rozdílového proudu lokální lze odečíst na 3 kontrolkách LED, beznapěťové hlásicí kontakty: 2
Spínač FI, 100A, 4p, 0mA, AC char
Spolehlivé, univerzální sledování rozdílových proudů, charakteristika FI a citlivost jsou volitelné, kompaktní velikost, měnič integrován, DIN montáž, kompatibilní co do obrysu i upevnění na lišty s přístroji Xpole, stav rozdílového proudu lokální lze odečíst na 3 kontrolkách LED, beznapěťové hlásicí kontakty: 2
