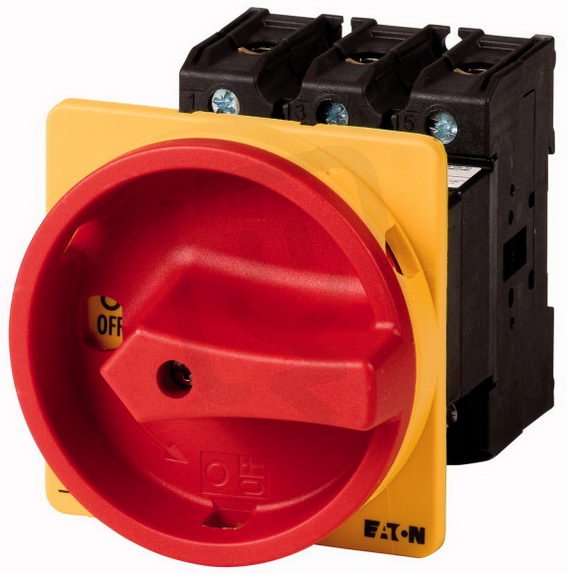

Hlavní vypínač EATON P3-100/E/SVB 3-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 029,78 Kč
Cena po registraci:
4 490,94 Kč/ks
Po registraci bez DPH:
3 711,52 Kč
Vaše cena s DPH:
4 677,74 Kč/ks
Vaše cena bez DPH:
3 865,90 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0483831
- Kód dodavatele:
- 110200
- EAN:
- 4015081097579
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,56 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 130 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 90 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 90 mm
Hlavní vypínač EATON P3-100/E/SVB 3-pól, 100A
Hlavní vypínač P3-100/E/SVB (EAN 4015081097579) je 3‑pólový přístroj s trvalým proudem 100 A a jmenovitým napětím 690 V, určený jako hlavní vypínač.
Má šroubové připojení hlavního obvodu, krytí IP65 (NEMA 12), rozměry 90 × 90 × 130 mm a je blokovatelný; ovládací prvek je červený.
Podporuje spínací výkon 55 kW (400 V) a provozní výkon AC‑3 37 kW, krátkodobou proudovou výdrž 2 kA, má nouzové zastavení a přepínač údržby a je určeno pro přední montáž (4 otvory), není však vhodné pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Pro ovládání třífázových obvodů je navržen jako 3 póly, takže spíná všechny fáze současně.
- Má trvalý proud 100 A, vhodný pro standardní průmyslová zatížení.
- Není určen pro montáž do rozvaděče — ne (nevhodné pro instalaci do rozvaděče).
- Maximální provozní napětí dosahuje 690 V AC, kompatibilní s vyššími elektrickými soustavami.
- Dodává se ve verzi jako hlavní vypínač — ano, takže lze použít pro hlavní odpojení napájení.
- Nevybaven pomocnými kontakty: 0 rozpínacích a 0 spínacích pomocných kontaktů.
Interní název produktu
P3-100/E/SVB Hlavní vypínač,100A
Podrobný popis produktu
P3-100/E/SVB
Hlavní vypínač, P3, 100 A, Montáž do panelu, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P3, 100 A, Montáž do panelu, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
