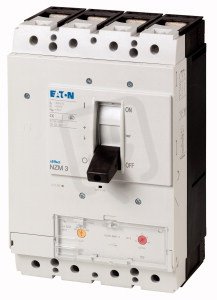

Jistič NZMH3-4-A500/320 4pól, ochr.obvodů, 150kA, 500A EATON 109705
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
62 391,61 Kč
Cena po registraci:
55 708,04 Kč/ks
Po registraci bez DPH:
46 039,70 Kč
Vaše cena s DPH:
58 025,01 Kč/ks
Vaše cena bez DPH:
47 954,55 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483820
- Kód dodavatele:
- 109705
- EAN:
- 4015081092918
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,64 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 400-500 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH3-4-A500/320 4pól, ochr.obvodů, 150kA, 500A EATON 109705
Jistič NZMH3-4-A500/320 (EATON 109705, EAN 4015081092918) je 4pólový jistič s krytím IP20 určený pro rozvody do 690 V.
Má trvalý proud 500 A, vypínací zkratovou schopnost 150 kA (400 V, 50 Hz) a rozsah nastavení přetížení 400–500 A, přičemž nezpožděná zkratová spoušť je nastavitelná v rozsahu 6–10 A a krátkodobé zpoždění není k dispozici (0–0 A).
Hlavní elektrické připojení je šroubové, ovládání pomocí kyvné páky, montáž na DIN lištu není možná; pohon motoru je volitelně dostupný a zařízení obsahuje ochrannou jednotku.
Proč si vybrat tento jistič?
- Jistič je čtyřpólový a poskytuje ochranu pro 4 póly.
- Trvalý proud (Iu) je nastaven na 500 A, vhodný pro výkonnější odběry.
- Rozsah nastavení přetížení je 400–500 A, což umožňuje přizpůsobit ochranu provozním proudům.
- Rozsah nastavení nezpožďované zkratové spouště je 6–10 A pro regulaci citlivosti na zkratové proudy.
- Vypínací schopnost zkratu (lcu) při 400 V, 50 Hz činí 150 kA, zajišťuje odolnost vůči vysokým zkratovým proudům.
- Pro montáž na DIN lištu: ne — není určen pro přímé uchycení na DIN lištu, je třeba počítat s alternativním upevněním.
Interní název produktu
NZMH3-4-A500/320 Jistič,4p,150kA,500A
Podrobný popis produktu
NZMH3-4-A500/320
Výkonový jistič, 4p, 500A, 320A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 500A, 320A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
