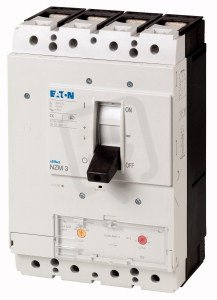

Jistič NZMH3-4-A500 4pól, ochr.obvodů, 150kA, 500A EATON 109704
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
62 391,61 Kč
Cena po registraci:
55 708,04 Kč/ks
Po registraci bez DPH:
46 039,70 Kč
Vaše cena s DPH:
58 025,01 Kč/ks
Vaše cena bez DPH:
47 954,55 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483819
- Kód dodavatele:
- 109704
- EAN:
- 4015081092901
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,64 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 400-500 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH3-4-A500 4pól, ochr.obvodů, 150kA, 500A EATON 109704
Jistič NZMH3-4-A500 4pól (EATON 109704, EAN: 4015081092901) poskytuje trvalý proud 500 A a vypínací zkratovou schopnost 150 kA při 400 V, 50 Hz pro čtyřpólové obvody a je určen pro jmenovité napětí 690 V.
Je vybaven ochrannou jednotkou, má rozsah nastavení přetížení 400–500 A, rozsah nastavení nezpožďované krátkodobé spouště 6–10 A, kyvnou páku ovládání a šroubové připojení hlavního obvodu; není určen pro montáž na DIN lištu, nemá integrovanou ochranu uzemnění ani indikátor vypnutí a pohon motoru je volitelně dostupný.
Proč si vybrat tento jistič?
- Jistič má 4 póly pro ochranu třífázových obvodů včetně nulového vodiče.
- Stupeň krytí je IP20, vhodný pro instalaci v suchých a chráněných rozvaděčích.
- Vypínací schopnost zkratů při 400 V, 50 Hz je 150 kA.
- Jmenovitý trvalý proud (Iu) je 500 A.
- Rozsah nastavení přetížení je 400-500 A, což umožňuje přizpůsobení ochraně podle provozního zatížení.
- Rozsah nastavení nezpožděné zkratové spouště je 6-10 A.
Interní název produktu
NZMH3-4-A500 Jistič,4p,150kA,500A
Podrobný popis produktu
NZMH3-4-A500
Výkonový jistič, 4p, 500A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 500A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
