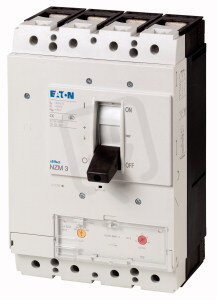

Jistič NZMH3-4-A320/200 4pól, ochr.obvodů, 150kA, 320A EATON 109701
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
52 666,86 Kč
Cena po registraci:
47 025,23 Kč/ks
Po registraci bez DPH:
38 863,83 Kč
Vaše cena s DPH:
48 980,99 Kč/ks
Vaše cena bez DPH:
40 480,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483816
- Kód dodavatele:
- 109701
- EAN:
- 4015081092871
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,64 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1920-19200 A
- Rozsah nastavení přetížení:
- 250-320 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 320 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH3-4-A320/200 4pól, ochr.obvodů, 150kA, 320A EATON 109701
Jistič Eaton NZMH3-4-A320/200 (EATON 109701, EAN 4015081092871) je čtyřpólový přístroj s trvalým proudem 320 A, jmenovitým napětím 690 V a vypínací zkratovou schopností 150 kA (400 V, 50 Hz).
Nastavitelný rozsah přetížení je 250–320 A, rozsah nezpožď. zkratové spouště je 1 920–19 200 A, ovládání probíhá pomocí kyvné páky a hlavní obvod se připojuje šroubově; zařízení obsahuje ochrannou jednotku a umožňuje volitelný motorový pohon.
Jistič není určen pro montáž na DIN lištu, nemá integrovanou ochranu uzemnění, indikátor vypnutí ani integrovanou podpěťovou spoušť a neobsahuje pomocné spínací či přepínací kontakty (0).
Proč si vybrat tento jistič?
- Má 4 póly, takže je vhodný pro třífázové obvody včetně vodiče neutrálu.
- Trvalý proud je 320 A, který určuje maximální dlouhodobé zatížení obvodu.
- Vypínací zkratová schopnost při 400 V/50 Hz je 150 kA, která ovlivňuje schopnost přerušit velké zkratové proudy.
- Rozsah nastavení přetížení je 250–320 A, což umožňuje přizpůsobit ochranu konkrétnímu zatížení.
- Rozsah nastavení nezpožděné zkratové spouště je 1 920–19 200 A, pro nastavení okamžité reakce na zkratové proudy.
- Zařízení není určeno pro montáž na DIN lištu, což je třeba zohlednit při plánování instalace.
Interní název produktu
NZMH3-4-A320/200 Jistič,4p,150kA,320A
Podrobný popis produktu
NZMH3-4-A320/200
Výkonový jistič, 4p, 320A, 200A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 320A, 200A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
