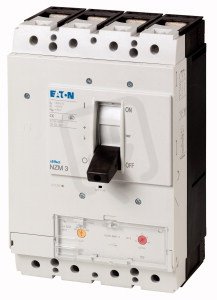

Jistič NZMN3-4-A500/320 4pól, ochr.obvodů, 50kA, 500A EATON 109699
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
52 487,19 Kč
Cena po registraci:
46 864,81 Kč/ks
Po registraci bez DPH:
38 731,25 Kč
Vaše cena s DPH:
48 813,90 Kč/ks
Vaše cena bez DPH:
40 342,07 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483814
- Kód dodavatele:
- 109699
- EAN:
- 4015081092857
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,64 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 400-500 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMN3-4-A500/320 4pól, ochr.obvodů, 50kA, 500A EATON 109699
Jistič NZMN3-4-A500/320 (4pól) značky EATON s trvalým proudem 500 A a krytím IP20 je určen pro ochranu obvodů.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), jmenovité napětí 690 V a ovládá se kyvnou pákou s hlavním šroubovým připojením.
Nastavení zahrnuje rozsah přetížení 400–500 A a nezpožděnou zkratovou spoušť 6–10 A, montáž na DIN lištu není vhodná, pohon motoru je volitelně (ano) a zařízení je vybaveno ochrannou jednotkou.
Proč si vybrat tento jistič?
- Tento jistič má 4 póly, takže lze přerušit všechny fáze i nulový vodič.
- Vypínací zkratová schopnost je 50 kA při 400 V/50 Hz, odpovídající požadavkům na bezpečné odpojení při zkratu.
- Jmenovitý trvalý proud činí 500 A, vhodný pro aplikace s vyšším zatížením.
- Rozsah nastavení přetížení je 400–500 A, což umožňuje přizpůsobit ochranu konkrétnímu provoznímu proudu.
- Rozsah nastavení nezpožďované (okamžité) zkratové spouště je 6–10 A, určuje citlivost okamžitého vypnutí při zkratu.
- Jistič není určen pro montáž na DIN lištu, proto je třeba zajistit odpovídající upevnění v rozváděči.
Interní název produktu
NZMN3-4-A500/320 Jistič,4p,50kA,500A
Podrobný popis produktu
NZMN3-4-A500/320
Výkonový jistič, 4p, 500A, 320A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 500A, 320A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
