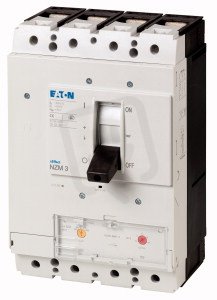

Jistič NZMN3-4-A500 4pól, ochr.obvodů, 50kA, 500A EATON 109698
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
52 487,19 Kč
Cena po registraci:
46 864,81 Kč/ks
Po registraci bez DPH:
38 731,25 Kč
Vaše cena s DPH:
48 813,90 Kč/ks
Vaše cena bez DPH:
40 342,07 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483813
- Kód dodavatele:
- 109698
- EAN:
- 4015081092840
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,64 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 400-500 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMN3-4-A500 4pól, ochr.obvodů, 50kA, 500A EATON 109698
Jistič NZMN3-4-A500 (EAN: 4015081092840) je 4pólový přístroj s krytím IP20, vypínací zkratovou schopností 50 kA (400 V, 50 Hz), jmenovitým trvalým proudem 500 A a nastavitelným přetížením 400–500 A při jmenovitém napětí 690 V.
Ovládá se kyvnou pákou, hlavní obvod má šroubové připojení, rozsahy spouště jsou krátkodobě 0–0 A a okamžitě 6–10 A, přístroj nemá pomocné kontakty ani integrovaný motorový pohon, pohon motoru je volitelný, zařízení pracuje s ochrannou jednotkou a není vhodné pro montáž na DIN lištu.
Proč si vybrat tento jistič?
- Je navržen pro rozvody se 4 póly, takže umožňuje ochranu všech fází i neutrálu.
- Má trvalý proud 500 A, vhodný pro větší průmyslová nebo komerční napájecí zapojení.
- Nabízí vypínací zkratovou schopnost 50 kA (při 400 V, 50 Hz) pro přerušení výrazných zkratových proudů.
- Umožňuje nastavení přetížení v rozsahu 400–500 A, což usnadňuje přizpůsobení ochraně konkrétnímu zatížení.
- Poskytuje stupeň krytí IP20, vhodný pro instalace v rozváděčích a suchém vnitřním prostředí.
- Není určen pro montáž na DIN lištu, proto je třeba plánovat upevnění jiným způsobem.
Interní název produktu
NZMN3-4-A500 Jistič,4p,50kA,500A
Podrobný popis produktu
NZMN3-4-A500
Výkonový jistič, 4p, 500A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 500A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
