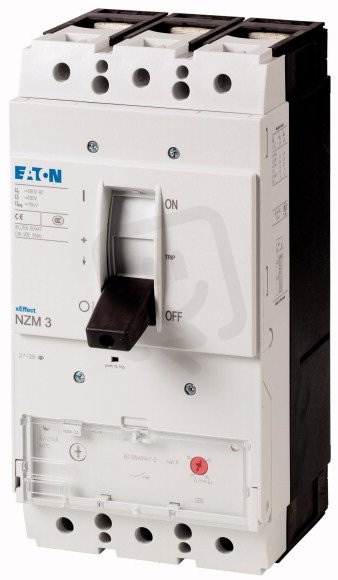

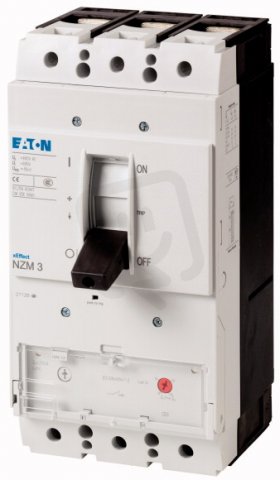

Jistič NZMH3-S500 3pól, bez tepel.spouště, 150kA, 500A EATON 109687
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
47 583,75 Kč
Cena po registraci:
42 486,48 Kč/ks
Po registraci bez DPH:
35 112,79 Kč
Vaše cena s DPH:
44 253,54 Kč/ks
Vaše cena bez DPH:
36 573,17 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483808
- Kód dodavatele:
- 109687
- EAN:
- 4015081092734
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 7,66 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 166 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 250 kW
- Provozní výkon při AC-3, 230 V:
- 160 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 140 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 500 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 275 mm
Jistič NZMH3-S500 3pól, bez tepel.spouště, 150kA, 500A EATON 109687
Jistič NZMH3-S500 3pól (EAN: 4015081092734) je třípólový jistič s trvalým proudem 500 A a ovládáním pomocí kyvné páky, určený pro hlavní obvod s šroubovým připojením.
Má vypínací schopnost zkratu Lcu při 400 V AC 130 kA, jmenovité provozní napětí 690 V a provozní výkony AC-3 250 kW (400 V) a 160 kW (230 V) při stupni krytí IP20.
Rozměry jsou 140 × 166 × 275 mm, rozsah nastavení nezpožď. zkrat. spouště 6–10 A, nemá tepelnou ochranu ani integrovanou podpěťovou spoušť či pomocný spínač a není citlivý na selhání fáze.
Proč si vybrat tento jistič?
- 3 póly umožňují ochranu a přerušení všech tří fázových vodičů v instalaci.
- trvalý proud 500 A určuje zatížitelnost jističe při běžném provozu.
- vypínací schopnost 130 kA při 400 V AC znamená, že jistič zvládne vysoké zkratové proudy v průmyslových sítích.
- bez tepelné spouště — jistič není vybaven ochranou proti dlouhodobému přetížení a hodí se tam, kde se tato funkce řeší jinak.
- ovládání kyvnou pákou zajišťuje snadné a rychlé manuální sepnutí či rozepnutí.
- stupeň krytí IP20 určuje použití v suchých vnitřních instalacích; zařízení chrání proti dotyku, nikoli proti vlhkosti nebo silnému prachu.
Interní název produktu
NZMH3-S500 Jistič,3p,150kA,500A
Podrobný popis produktu
NZMH3-S500
Výkonový jistič, 3p, 500A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 500A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
