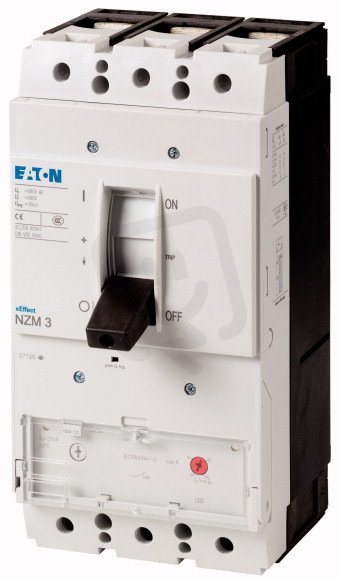

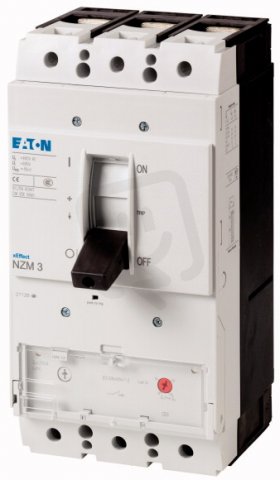

Jistič NZMH3-S400 3pól, bez tepel.spouště, 150kA, 400A EATON 109686
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
40 197,40 Kč
Cena po registraci:
35 891,53 Kč/ks
Po registraci bez DPH:
29 662,42 Kč
Vaše cena s DPH:
37 384,23 Kč/ks
Vaše cena bez DPH:
30 896,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483807
- Kód dodavatele:
- 109686
- EAN:
- 4015081092727
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 7,66 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 166 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 200 kW
- Provozní výkon při AC-3, 230 V:
- 132 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 7-44328 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 140 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 400 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 275 mm
Jistič NZMH3-S400 3pól, bez tepel.spouště, 150kA, 400A EATON 109686
Jistič NZMH3-S400 3pól (EATON 109686, EAN 4015081092727) je třípólový přístroj s krytím IP20, trvalým proudem 400 A a vypínací zkratovou schopností 130 kA (400 V AC), určený pro montáž v rozvodech o rozměrech 140 × 166 × 275 mm.
Pracuje na jmenovité napětí 690 V (690–690 V), nabízí provozní výkon AC‑3 200 kW při 400 V a 132 kW při 230 V, má kyvnou páku, šroubové připojení hlavního obvodu, rozsah nastavení zkratové spouště 7–44328 A a neobsahuje tepelnou ochranu, podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento jistič?
- Pro třífázové rozvody je určen v třípólovém provedení (3 póly).
- Má jmenovitý trvalý proud 400 A, vhodný pro vyšší odběry.
- Vypínací schopnost při 400 V AC činí 130 kA, což zvyšuje odolnost proti zkratovým proudům.
- Stupeň krytí IP20 zajišťuje ochranu proti dotyku prsty a vniknutí větších pevných předmětů.
- Ovládání je řešeno pomocí kyvné páky pro rychlé a přehledné manuální spínání.
- Jistič je dodáván bez tepelné spouště (rozsah nastavení přetížení 0–0 A), takže neobsahuje nastavitelnou ochranu proti přetížení.
Interní název produktu
NZMH3-S400 Jistič,3p,150kA,400A
Podrobný popis produktu
NZMH3-S400
Výkonový jistič, 3p, 400A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 400A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
