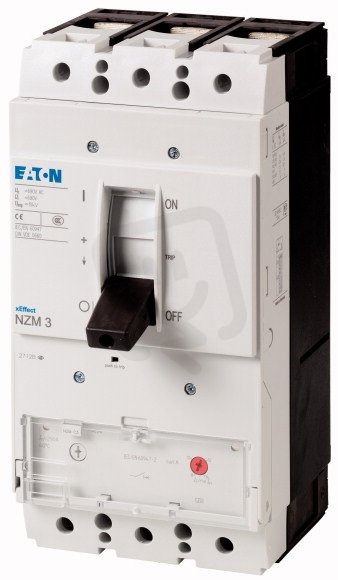

Jistič NZMH3-S320 3pól, bez tepel.spouště, 150kA, 320A EATON 109685
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
40 197,40 Kč
Cena po registraci:
35 891,53 Kč/ks
Po registraci bez DPH:
29 662,42 Kč
Vaše cena s DPH:
37 384,23 Kč/ks
Vaše cena bez DPH:
30 896,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483806
- Kód dodavatele:
- 109685
- EAN:
- 4015081092710
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 7,66 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 166 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 160 kW
- Provozní výkon při AC-3, 230 V:
- 90 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 140 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 320 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 275 mm
Jistič NZMH3-S320 3pól, bez tepel.spouště, 150kA, 320A EATON 109685
Jistič EATON NZMH3-S320 (EAN 4015081092710) je 3pólový jistič s trvalým proudem 320 A a je dodáván bez tepelné spouště.
Má vypínací schopnost 130 kA (400 V AC), jmenovité provozní napětí 690 V a provozní výkon AC-3 400 V: 160 kW a AC-3 230 V: 90 kW, přičemž rozsah nastavení nezpožděné zkratové spouště je 8–14 A.
Provedení nabízí krytí IP20, šroubové připojení hlavního obvodu a rozměry 140 × 166 × 275 mm (šířka × hloubka × výška).
Proč si vybrat tento jistič?
- Jistič je třípólový, vhodný pro třífázová zapojení.
- Má jmenovitý trvalý proud 320 A, určený pro vyšší elektrická zatížení.
- Vypínací schopnost při 400 V AC je 130 kA, takže zvládne vysoké zkratové proudy.
- Neobsahuje tepelnou spoušť; rozsah nastavení přetížení je 0–0 A, tedy bez možnosti nastavení přetížení.
- Ovládá se pomocí kyvné páky pro rychlé manuální zapnutí a vypnutí.
- Stupeň krytí je IP20, určený pro prostředí s omezeným přístupem ke živým částem.
Interní název produktu
NZMH3-S320 Jistič,3p,150kA,320A
Podrobný popis produktu
NZMH3-S320
Výkonový jistič, 3p, 320A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 320A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
