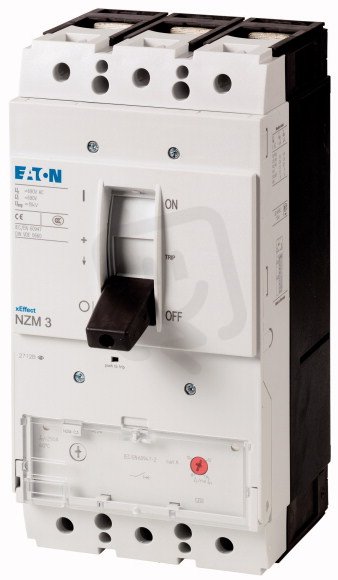

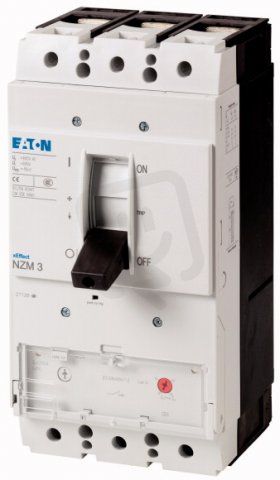

Jistič NZMH3-S250 3pól, bez tepel.spouště, 150kA, 250A EATON 109684
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
40 197,40 Kč
Cena po registraci:
35 891,53 Kč/ks
Po registraci bez DPH:
29 662,42 Kč
Vaše cena s DPH:
37 384,23 Kč/ks
Vaše cena bez DPH:
30 896,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0483805
- Kód dodavatele:
- 109684
- EAN:
- 4015081092703
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 7,66 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 166 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 132 kW
- Provozní výkon při AC-3, 230 V:
- 75 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 8-14 A
- Rozsah nastavení přetížení:
- 0-0 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 140 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 250 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 275 mm
Jistič NZMH3-S250 3pól, bez tepel.spouště, 150kA, 250A EATON 109684
Jistič NZMH3‑S250 od EATON (EAN 4015081092703) je třípólový přístroj s trvalým proudem 250 A a vypínací schopností Lcu při 400 V AC 130 kA.
Je dodáván bez tepelné spouště, nemá integrovanou podpěťovou spoušť ani pomocný spínač, disponuje šroubovým připojením hlavního obvodu a nastavitelným nezpožděným zkratovým spouštěním 8–14 A.
Rozměry jsou 140 × 166 × 275 mm, jmenovité provozní napětí 690 V a provozní výkon AC‑3 132 kW (400 V) resp. 75 kW (230 V).
Proč zvolit tento jistič?
- Jistič je konstruován jako 3pólový, takže přeruší všechny tři fáze současně.
- Má jmenovitý trvalý proud 250 A, vhodný pro silnější obvody a rozvody.
- Dosahuje vypínací schopnosti zkratu 130 kA při 400 V AC, což zajišťuje ochranu při výrazných zkratových proudech.
- Je bez tepelné spouště, tedy bez možnosti nastavení ochrany proti přetížení.
- Ovládání je řešeno pomocí kyvné páky pro manuální sepnutí a rozepnutí.
- Stupeň krytí IP20 odpovídá běžnému použití v rozvodných skříních a zajišťuje základní ochranu proti pevným předmětům.
Interní název produktu
NZMH3-S250 Jistič,3p,150kA,250A
Podrobný popis produktu
NZMH3-S250
Výkonový jistič, 3p, 250A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 250A
Výkonové jističe řady NZM..-S pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Díky modulárním funkčním skupinám jsou možnosti montáže velmi flexibilní. S magnetickou zkratovou spouští v kombinaci s nadproudovým relé se zkratovou spouští bez spouště na přetížení.
Upozornění: Výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
