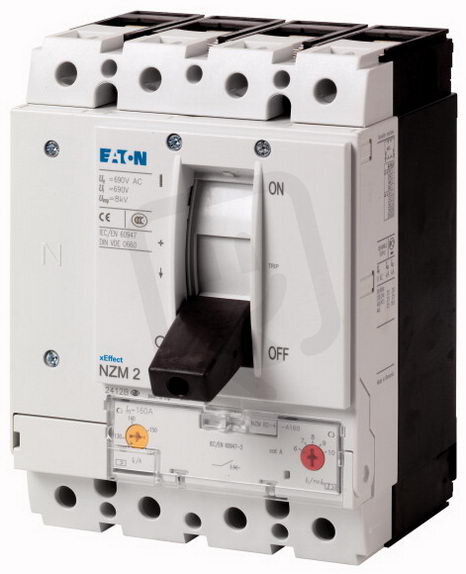

Jistič NZMH2-4-A300/200 4pól, ochr.obvodů, 150kA, 300A EATON 107589
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
42 111,64 Kč
Cena po registraci:
37 600,19 Kč/ks
Po registraci bez DPH:
31 074,54 Kč
Vaše cena s DPH:
39 164,17 Kč/ks
Vaše cena bez DPH:
32 367,08 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0462291
- Kód dodavatele:
- 107589
- EAN:
- 4015081072699
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,96 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 5-8,3 A
- Rozsah nastavení přetížení:
- 240-300 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 300 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 83,7 W
Jistič NZMH2-4-A300/200 4pól, ochr.obvodů, 150kA, 300A EATON 107589
Jistič NZMH2-4-A300/200 4pól (EAN 4015081072699) je čtyřpólový jistič s jmenovitým proudem 300 A, vypínací zkratovou schopností 150 kA (400 V, 50 Hz) a jmenovitým napětím 690 V, určený pro rozvody s krytím IP20.
Má nastavitelné přetížení 240–300 A, nastavení nezpožděné zkratové spouště 5–8,3 A a neobsahuje krátkodobou zpožděnou zkratovou spoušť (0–0 A); ovládá se kyvnou pákou a hlavní obvod se připojuje šroubově, přičemž jsou k dispozici volitelný pohon motoru a zařízení s ochrannou jednotkou.
Jistič nemá integrovanou ochranu uzemnění ani indikátor vypnutí nebo podpěťovou spoušť, není přímo vhodný pro montáž na DIN lištu, avšak montáž na DIN lištu je volitelně možná; ztrátový výkon činí 83,7 W.
Proč si vybrat tento jistič?
- Je navržen pro třífázové obvody, má čtyřpólové provedení (4 póly).
- Jmenovitý trvalý proud činí 300 A, vhodné pro vyšší proudové zatížení.
- Vypínací schopnost zkratů při 400 V/50 Hz dosahuje 150 kA.
- Rozsah nastavení přetížení je 240–300 A, což umožňuje přizpůsobení provoznímu proudu.
- Rozsah nastavení nezpožděné zkratové spouště je 5–8,3 A.
- Pro montáž platí, že není určen pro montáž na DIN lištu, vyžaduje jiné upevnění.
Interní název produktu
NZMH2-4-A300/200 Jistič,4p,150kA,300A
Podrobný popis produktu
NZMH2-4-A300/200
Výkonový jistič, 4p, 300A, 200A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 300A, 200A v 4.pol
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
