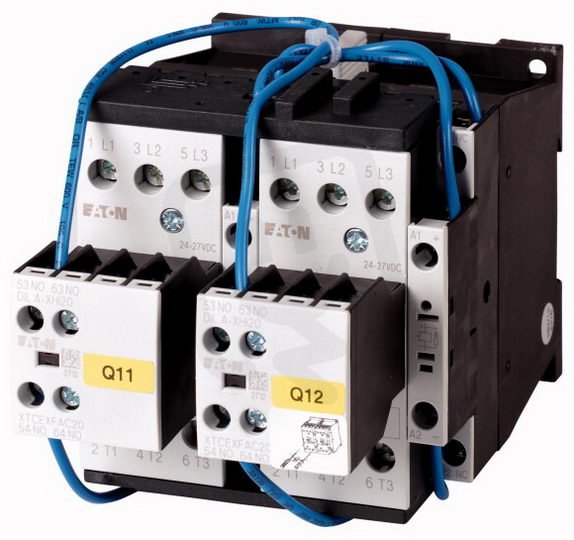

DIULM32/21(RDC24) Reverzační stykačová kombinace 15kW AC-3 24V DC EATON 107026
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0483673
- Kód dodavatele:
- 107026
- EAN:
- 4015081067947
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,64 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 32 A
- Provozní proud AC-3 400V:
- 32 A
- Provozní výkon AC-3 400V:
- 15 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
DIULM32/21(RDC24) Reverzační stykačová kombinace 15kW AC-3 24V DC EATON 107026
DIULM32/21(RDC24) Reverzační stykačová kombinace EATON (EAN: 4015081067947) s provozním proudem AC-3 32 A a provozním výkonem AC-3 15 kW (400 V) je určena pro přepínání ve střídavém napětí 24–690 V AC a je ovládána ze řídícího napětí 24 V DC.
Má 6 spínacích kontaktů a 2 pomocné spínací kontakty, šroubové připojení hlavního obvodu, rozměry 90 × 85 × 138 mm, krytí IP00, není určena pro montáž na lištu a nabízí funkci reverzní bezpečnosti.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Ovládání je realizováno v DC provedení; typ ovládacího napětí je DC a řídicí napájecí napětí činí 24 V DC.
- V režimu AC-3 (400 V) má zařízení deklarovaný provozní výkon 15 kW.
- Jmenovitý provozní proud v režimu AC-3 (400 V) je 32 A.
- Pro režim AC-1 (400 V) je rovněž udán provozní proud 32 A.
- Zařízení obsahuje 6 spínacích kontaktů, vhodných pro reverzační přepínání obvodů.
- Montážní provedení nezahrnuje montáž na lištu — ne.
Interní název produktu
DIULM32/21(RDC24) Rev.stykač 15kW,24V=
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 15kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 32 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
