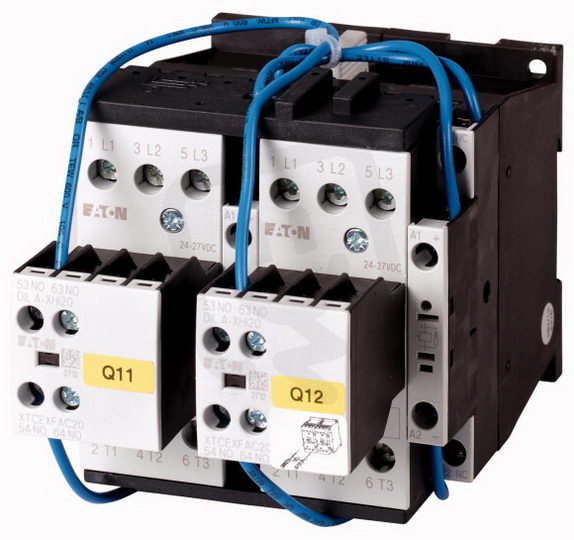

DIULM25/21(RDC24) Reverzační stykačová kombinace 11kW AC-3 24V DC EATON 107025
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0483672
- Kód dodavatele:
- 107025
- EAN:
- 4015081067930
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,64 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 25 A
- Provozní proud AC-3 400V:
- 25 A
- Provozní výkon AC-3 400V:
- 11 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
DIULM25/21(RDC24) Reverzační stykačová kombinace 11kW AC-3 24V DC EATON 107025
Produkt DIULM25/21(RDC24) od EATON (EAN 4015081067930) je reverzační stykačová kombinace určená pro reverzní bezpečnost.
Má řízení DC 24 V, provozní proud AC‑3 25 A (400 V) a provozní výkon 11 kW při pracovním napětí AC 24–690 V.
Obsahuje 6 spínacích kontaktů a 2 pomocné spínací, typ hlavního připojení šroubové, rozměry šířka 90 mm × výška 85 mm × hloubka 138 mm, stupeň krytí IP00 a není určena pro montáž na lištu.
Proč si vybrat tuto stykačovou kombinaci?
- Tato kombinace je určena pro ovládání pomocí stejnosměrného napětí (DC).
- Umožňuje provozní výkon až 11 kW (AC-3, 400 V), vhodný pro střední zátěže.
- Provozní proud je 25 A (AC-3 i AC-1, 400 V), což odpovídá uvedenému výkonu.
- Řídicí napájení pro spouštění je 24 V DC, jak naznačuje označení RDC24.
- Obsahuje 6 spínacích kontaktů, umožňujících reverzační zapojení motoru.
- Produkt není určen pro montáž na lištu (montáž na lištu: ne), plánujte alternativní upevnění.
Interní název produktu
DIULM25/21(RDC24) Rev.stykač 11kW,24V=
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 11kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 25 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
