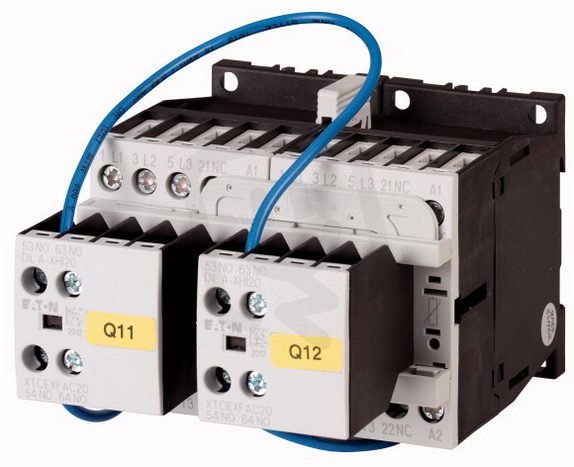

DIULM9/21(24VDC) Reverzační stykačová kombinace 4kW AC-3 24V DC EATON 107022
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0483669
- Kód dodavatele:
- 107022
- EAN:
- 4015081067909
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,95 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 9 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DIULM9/21(24VDC) Reverzační stykačová kombinace 4kW AC-3 24V DC EATON 107022
Reverzační stykačová kombinace EATON DIULM9/21(24VDC) (EAN 4015081067909) určená pro řízení motorů s funkcí reverzní bezpečnost a ovládáním na 24 V DC.
Provozní parametry: 4 kW (AC-3 při 400 V), 9 A (AC-3/AC-1 při 400 V) a rozsah provozního napětí AC 24–690 V.
Jednotka disponuje 6 spínacími kontakty včetně 2 pomocných, má krytí IP20, šroubové připojení hlavního obvodu a rozměry 90 × 68 × 117 mm (š × v × h); montáž na lištu: ne.
Proč zvolit tuto reverzační stykačovou kombinaci?
- Je navržena pro provozní výkon AC-3 4 kW při 400 V, vhodný pro řízení střídavých motorů.
- Dokáže spínat provozní proud AC-3 až 9 A (400 V), což pokrývá menší až střední zátěže.
- Ovládání probíhá pomocí stejnosměrného ovládacího napětí, konkrétně 24 V DC.
- Řídící napájecí napětí je 24 V DC (24–24 V), bez podpory AC řídícího napětí.
- Obsahuje 6 spínacích kontaktů, což umožňuje složitější zapojení pro reverzační funkci.
- Není určena pro přímou montáž na lištu, tedy montáž na lištu: ne — počítejte s jiným typem upevnění.
Interní název produktu
DIULM9/21(24VDC) Rev.stykač 4kW,24V=
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 4kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
