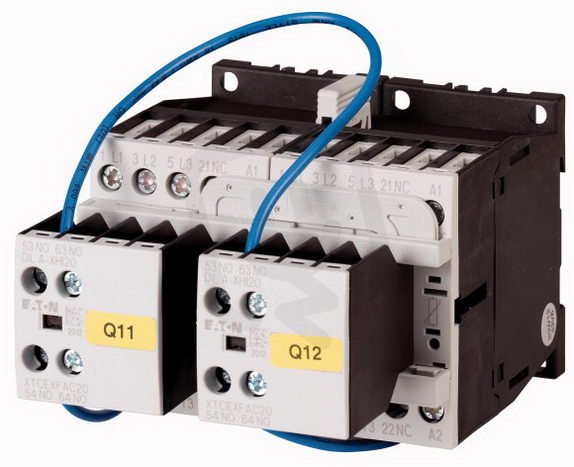

DIULM7/21(24VDC) Reverzační stykačová kombinace 3kW AC-3 24V DC EATON 107021
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0483668
- Kód dodavatele:
- 107021
- EAN:
- 4015081067893
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,94 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 7 A
- Provozní proud AC-3 400V:
- 7 A
- Provozní výkon AC-3 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 68 mm
DIULM7/21(24VDC) Reverzační stykačová kombinace 3kW AC-3 24V DC EATON 107021
DIULM7/21(24VDC) EATON (EAN: 4015081067893) je reverzační stykačová kombinace určená pro reverzní bezpečnost.
Disponuje řídícím napětím DC 24 V, provozním napětím AC 24–690 V, jmenovitým výkonem AC-3 3 kW a proudem AC-3 7 A (AC-1 7 A), se 6 spínacími kontakty a 2 pomocnými spínacími kontakty.
Má stupeň krytí IP20, šroubové připojení hlavního obvodu, rozměry 90 × 117 × 68 mm (š × hl. × v.) a není určena pro montáž na lištu.
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Je určena pro ovládací napětí 24 V DC.
- Pro AC‑3 při 400 V poskytuje provozní proud 7 A.
- Pro AC‑3 při 400 V má provozní výkon 3 kW.
- Obsahuje 6 spínacích kontaktů pro reverzační zapojení.
- Montáž není navržena pro lištu (není určena pro montáž na lištu).
- Pro režim AC‑1 při 400 V je provozní proud 7 A.
Interní název produktu
DIULM7/21(24VDC) Rev.stykač 3kW,24V=
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 3kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
