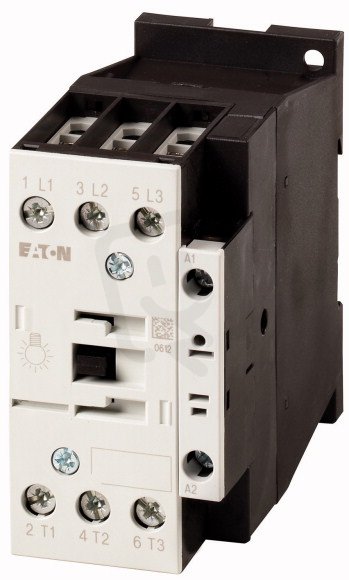

DILL20(400V50HZ,440V60HZ) Stykače řada DILL pro spínání osvětlení 3p
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0095009
- Kód dodavatele:
- 104409
- EAN:
- 4015081042265
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-400 V
- Provozní napětí u AC 60 Hz:
- 230-400 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 0 A
- Provozní proud Ie v AC-4, 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon Ie v AC-4, 400V:
- 0 kW
- Řídící napáj. napětí AC 50Hz:
- 400-400 V
- Řídící napáj. napětí AC 60HZ:
- 440-440 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DILL20(400V50HZ,440V60HZ) Stykače řada DILL pro spínání osvětlení 3p
DILL20 (400V50Hz,440V60Hz) je stykač řady DILL určený pro spínání osvětlení, má 3 spínací kontakty, EAN 4015081042265 a není modulární.
Řídicí napětí AC je 400 V (50 Hz) a 440 V (60 Hz), provozní napětí AC 230–400 V, provozní proud AC‑1 (400 V) 20 A; pro AC‑3/AC‑4 jsou hodnoty 0 A a 0 kW, tedy není určeno pro spínání motorových zátěží.
Rozměry jsou 45 × 85 × 97 mm (šířka × výška × hloubka) a hlavní obvod se připojuje šroubově; řídicí napětí DC 0 V (žádné DC napájení).
Proč si vybrat tento stykač?
- Určen pro spínání osvětlení ve třípólovém provedení.
- Řídící napájecí napětí je AC 400 V (50 Hz) nebo 440 V (60 Hz).
- Typ ovládacího napětí: střídavé (AC).
- Obsahuje 3 spínací kontakty a žádné rozpínací kontakty (0).
- Má nemodulární provedení, vhodné pro standardní montáž do rozvaděče.
Interní název produktu
DILL20(400V50HZ) Stykač pro sp.osvětlení
Podrobný popis produktu
Stykač, 3p, 20A, pro zatížení lampy (HQL)
Stykače pro světelné zátěže,
Aplikace: Stykač pro osvětlovací zařízení
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, Jmenovitý pracovní proud 380 V 400 V: Ie = 27 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie = 45 A
Ovládací napětí: 400 V 50 Hz, 440 V 60 Hz
Normy a ustanovení: ČSN EN 60947, VDE 0660, UL, CSA
Stupeň krytí: IP00
