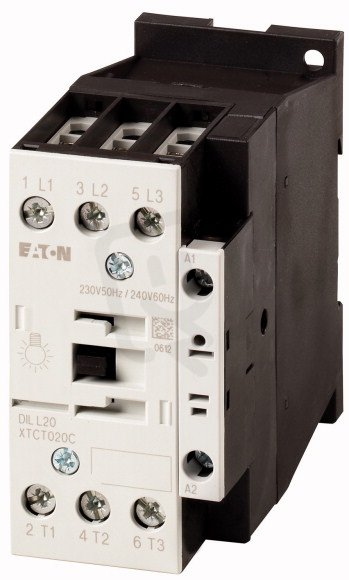

DILL20(230V50HZ,240V60HZ) Stykače řada DILL pro spínání osvětlení 3p
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0095008
- Kód dodavatele:
- 104408
- EAN:
- 4015081042258
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-400 V
- Provozní napětí u AC 60 Hz:
- 230-400 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 0 A
- Provozní proud Ie v AC-4, 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon Ie v AC-4, 400V:
- 0 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DILL20(230V50HZ,240V60HZ) Stykače řada DILL pro spínání osvětlení 3p
Kontaktor určený pro spínání osvětlení: DILL20 (230V 50Hz / 240V 60Hz) s ovládacím napětím AC 230 V / 240 V a provozním rozsahem 230–400 V (AC 50/60 Hz).
Jedná se o 3p provedení s provozním proudem 20 A (AC‑1, 400 V), hlavním připojením šroubové a rozměry 45 × 85 × 97 mm; EAN 4015081042258.
Kontaktor není modulární a neobsahuje pomocné kontakty, není určen pro zatížení v režimech AC‑3/AC‑4.
Proč si vybrat tento stykač?
- Určený pro osvětlení — řada DILL (DILL20) pro spínání osvětlení.
- Pro třífázové zapojení má třípólové (3p) provedení.
- Disponuje 3 spínacími kontakty pro přepínání obvodů.
- Bez rozpínacích kontaktů — 0 rozpínacích kontaktů.
- Řídící napájení v AC: 230 V (50 Hz); dostupná také varianta 240 V (60 Hz).
- Není určen pro modulární montáž — nemodulární provedení.
Interní název produktu
DILL20(230V50HZ) Stykač pro sp.osvětlení
Podrobný popis produktu
Stykač, 3p, 20A, pro zatížení lampy (HQL)
Stykače pro světelné zátěže,
Aplikace: Stykač pro osvětlovací zařízení
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, Jmenovitý pracovní proud 380 V 400 V: Ie = 27 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie = 45 A
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Normy a ustanovení: ČSN EN 60947, VDE 0660, UL, CSA
Stupeň krytí: IP00
